DIN 965 vs. ISO 7046 — Înțelegerea suprapunerii dimensionale și unde diferă acestea

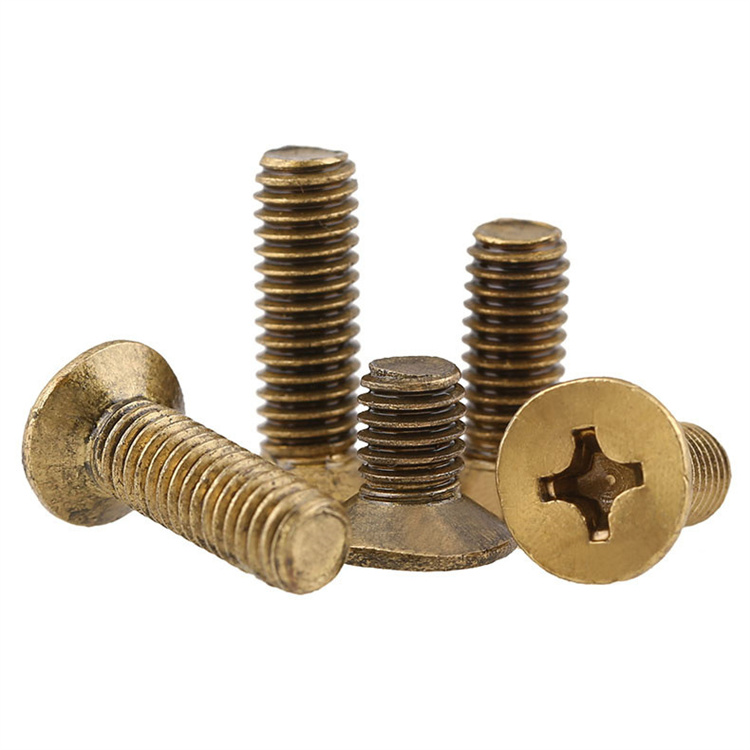

Surub DIN965 și ISO 7046 definesc ambele șuruburi cu cap plat, cu încasări în cruce, cu un unghi de 90°, iar în multe cataloage ale furnizorilor sunt tratate ca fiind interschimbabile. În practică, cele două standarde diferă în clasa de toleranță, specificația adâncimii adâncimii și gama de tipuri de adâncituri pe care le găzduiesc - diferențe care devin semnificative atunci când șuruburile sunt utilizate în ansambluri de precizie sau procese de instalare automată în care consistența dimensională afectează direct timpul ciclului și calitatea îmbinării.

DIN 965 este anterior ISO 7046 și specifică geometria capului sub toleranțe de gradul de produs A pentru dimensiunile M1,6 până la M10, trecând la gradul de produs B pentru dimensiuni mai mari. ISO 7046 adoptă o structură similară, dar definește două părți separate: ISO 7046-1 pentru locașul de tip H (Phillips) și ISO 7046-2 pentru locașul de tip Z (Pozidriv), cu îndrumări explicite asupra tipului de locașă preferat pentru care interval de cuplu de aplicare. DIN 965 nu face această distincție la fel de formal - face referire la nișa Phillips ca implicită, fără a specifica Pozidriv ca o variantă distinctă. Pentru aprovizionarea inginerilor de achiziții șuruburi din alamă înfundate pentru piețele europene, acest lucru contează deoarece DIN 965 și ISO 7046-1 pot fi considerate echivalente din punct de vedere funcțional pentru majoritatea aplicațiilor, dar șuruburile ISO 7046-2 (Pozidriv) nu vor accepta un șurub standard Phillips fără un risc crescut de camă, o nepotrivire care provoacă daune în adâncitura în ansamblul automat dacă tipul de șurub nu este verificat în raport cu specificațiile șurubului.

Unghiul de frezare de 90° specificat în ambele standarde este dimensiunea critică care trebuie să se potrivească cu scufundarea panoului de îmbinare. Acest lucru diferă de unghiul de 82° folosit în ASME B18.6.3 (șuruburi cu cap plat din seria inch), ceea ce înseamnă că un șurub din alamă DIN 965 nu se va așeza corect într-o tăietură cu scufundare conform standardului american - și invers. În produsele de export asamblate cu unelte mixte sau panouri provenite de la diferiți furnizori regionali, această nepotrivire unghiulară este un defect de asamblare recurent, dar complet evitabil. Suzhou Anzhikou Hardware Technology Co., Ltd. specifică unghiurile de înclinare pe toate desenele de producție și confirmă standardul țintă în timpul revizuirii comenzii, prevenind incompatibilitatea unghiulară să ajungă la linia de asamblare a clientului.

Selecția aliajului de alamă pentru șuruburi cu cap - prelucrabilitate, dezincificare și limitele CuZn39Pb3

CuZn39Pb3 (cunoscut și sub numele de CW614N sau alamă cu tăiere liberă) este aliajul dominant utilizat în producția de șuruburi din alamă la nivel mondial, iar prevalența sa este justificată de prelucrabilitatea sa excepțională - conținutul de plumb creează așchii discontinui care împiedică înfășurarea sculei și permit viteze de tăiere de până la 300 m/min pe strungurile CNC, reducând dramatic timpul de ciclu alternativ neîntrerupt. Pentru șuruburile din alamă înecate, produse prin captare la rece, urmată de filetare CNC și tăiere cu fante, CuZn39Pb3 oferă combinația potrivită de formabilitate la rece (reducere acceptabilă a suprafeței pentru cap) și prelucrabilitate pentru operațiuni secundare. Cu toate acestea, conținutul său de zinc de 39% îl plasează ferm în intervalul susceptibil la dezincificare - un mecanism de coroziune selectivă care leșie zincul din matricea aliajului, lăsând un reziduu poros bogat în cupru, cu rezistență structurală neglijabilă.

Dezincificarea șuruburilor CuZn39Pb3 are loc de preferință în ape stagnante sau cu mișcare lentă care conțin cloruri, în special în condiții ușor acide (pH 6,5–7,5) la temperaturi peste 40°C. Sistemele de apă potabilă, fitingurile pentru instalații sanitare cu apă caldă, mediile marine cu scufundare periodică și echipamente de irigare sunt toate contextele în care riscul de dezincificare trebuie evaluat înainte de a specifica șuruburile cu cap înfundat CuZn39Pb3. Modul de eroare este insidios - șurubul își păstrează geometria și aspectul suprafeței în timp ce rezistența mecanică a miezului său se degradează, astfel încât inspecția vizuală nu detectează deteriorarea. Elementele de fixare care s-au dezincificat se pot defecta la sarcini mult sub valorile nominale de forfecare și tracțiune.

Acolo unde este necesară rezistența la dezincificare, două aliaje alternative acoperă majoritatea nevoilor de aplicare:

• CuZn36Pb2As (CW602N — alamă rezistentă la dezincificare, DZR): adăugarea a 0,02–0,15% arsen inhibă mecanismul dezincifiere la nivelul graniței. Alama DZR păstrează prelucrabilitatea la nivel de CuZn39Pb3 (ușor redusă, dar totuși excelentă) și este alegerea standard pentru fitingurile de instalații sanitare, corpurile de supape și componentele contorului de apă pe piețele în care sunt aplicate cerințele BS EN 12165 sau DZR echivalente.
• CuZn21Si3P (alamă de siliciu, CW724R): conținutul scăzut de zinc combinat cu adăugarea de siliciu oferă o rezistență excelentă la dezincificare, alături de o rezistență bună la coroziune în apa de mare. Folosit în feronerie marine, unde sunt necesare atât rezistența la dezincificare, cât și la coroziune, la fisurare, deși indicele său de prelucrabilitate mai scăzut (aproximativ 70% din CuZn39Pb3) crește costul de producție în comparație cu alama standard cu tăiere liberă.

Pentru aplicațiile standard electronice, electrice și de instrumentare - cele mai comune piețe finale pentru șuruburi din alamă înecate DIN 965 - dezincificarea nu este de obicei o problemă, iar CuZn39Pb3 rămâne specificația corectă și rentabilă. Alegerea aliajului necesită reevaluare doar atunci când mediul de operare include condițiile specifice care activează mecanismul de dezincificare descris mai sus.

Controlul adâncimii de frezare pentru șuruburi din alamă cu poziție încasată — Stivuire de toleranță în ansambluri de panouri subțiri

Obținerea unei stări a capului înțesat sau ușor subîncărcat cu un șurub din alamă înecat DIN 965 într-un panou subțire depinde de toleranța combinată a trei dimensiuni independente: înălțimea capului șurubului, adâncimea de frecare a panoului și grosimea panoului la locația șurubării. În panourile structurale groase, stivuirea de toleranță din aceste trei surse este mică în raport cu ajustarea disponibilă, dar în panourile subțiri - 1,0 până la 2,5 mm aluminiu, plastic sau compozit - toleranța combinată poate depăși alocația disponibilă pentru proeminența capului, producând fie capete care stau mândri de suprafață (o problemă funcțională în ansamblurile de alunecare și cosmetice) o concentrare a tensiunilor în panourile încărcate de oboseală).

Toleranța DIN 965 pentru înălțimea capului (k) în clasa de produs A este h12 pentru dimensiunile M1,6 până la M5, care pentru un șurub M3 (nominal k = 1,65 mm) permite o variație de la 0 la −0,25 mm. Adâncimea de frezare din panou depinde de unghiul inclus al sculei de frezat (trebuie să se potrivească exact cu 90°), de curățarea sculei și de setarea opritorului de adâncime - o combinație care produce de obicei variații de adâncime de ±0,05 până la ±0,10 mm în prelucrarea CNC de precizie și ±0,15 până la ±0,25 mm în operațiunile de găurire manuală. Când ambele toleranțe se acumulează în aceeași direcție, este posibilă o proeminență sau o eroare de adâncire a capului de 0,35–0,50 mm pe un șurub M3 cu o înălțime nominală a capului de 1,65 mm - o abatere de aproape 30% față de valoarea nominală care este inacceptabilă în ansamblurile cu toleranță apropiată.

Abordările practice pentru a controla consistența scaunelor la nivel în producție includ:

• Achiziție cu șuruburi cu toleranță strânsă: specificarea unei benzi de toleranță reduse la înălțimea capului (de exemplu, ± 0,05 mm în loc de banda h12 completă) reduce contribuția șurubului la stivuire fără a necesita modificări ale instrumentului panoului - o abordare implementată de Suzhou Anzhikou Hardware Technology Co., Ltd. pentru clienții cu cerințe cosmetice de toleranță apropiată, folosind echipamentele sale de producție CNC.
• Verificarea unghiului de frecare: o tăiere la 89° în loc de 90° plasează capul șurubului la o adâncime diferită de cea calculată, introducând o eroare sistematică care este invizibilă în timpul inspecției panoului, dar care apare ca o condiție consistentă de cap mândru în timpul asamblarii - verificând unghiul inclus al instrumentului de șurub cu un comparator optic înainte ca producția să elimine această sursă
• Controlul grosimii panoului la locația de scufundare: pentru panouri cu variații semnificative de grosime (obișnuit în carcasele turnate sub presiune), măsurarea grosimii reale a panoului la fiecare locație de frecare și ajustarea setărilor de oprire de adâncime în consecință transformă ceea ce ar fi o eroare sistematică fixă într-o variabilă de proces corectabilă
• Specificați în mod intenționat locurile sub-încărcare: în ansamblurile în care proeminența capului este o condiție inacceptabilă (panouri glisante, cerințe de spațiu de împerechere a suprafeței), proiectarea pentru o condiție nominală de subîncărcare de 0,1–0,2 mm oferă o marjă de siguranță împotriva toleranței de stivuire fără a crea concentrația de tensiuni a unui cap adânc îngropat.

Limitele de cuplu de instalare pentru șuruburile din alamă cu cap înecat și rolul lubrifierii în prevenirea uzării filetului

Șuruburile cu cap înecat din alamă sunt mai susceptibile la deteriorarea instalației decât echivalentele lor din oțel, deoarece trei moduri separate de defecțiune pot apărea simultan la același cuplu aplicat: decuparea adânciturii (decuparea în cruce se deformează înainte ca filetul să ajungă la cuplarea completă), deziparea filetului în orificiul de îmbinare (filetul femela se foarce înaintea capului șurubului) și ruperea capului la tijă sub capul de tăiere în curbură. forta de reactie). La elementele de fixare din oțel de dimensiuni echivalente, fereastra de cuplu dintre cuplarea completă a filetului și fiecare dintre aceste moduri de defecțiune este suficient de largă pentru a se adapta la variabilitatea normală a instalării. În alamă, limita de curgere mai mică (de obicei 380–430 MPa pentru CuZn39Pb3 față de 640 MPa pentru oțel de gradul 8.8) comprimă această fereastră în mod semnificativ, în special pentru șuruburile cu diametru mic, unde valorile absolute ale cuplului sunt scăzute.

Cuplurile maxime de instalare recomandate pentru șuruburile din alamă înecate DIN 965 diferă semnificativ de valorile standard ale oțelului și ar trebui să fie menționate în mod explicit în specificațiile procesului de asamblare, mai degrabă decât interpolate din tabele din oțel:

Uzurirea filetului - sudarea cu adeziv a suprafețelor filetului de împerechere sub tensiune combinată normală și forfecare - este un risc semnificativ atunci când introduceți șuruburi din alamă în găuri filetate din alamă, deoarece duritatea și chimia similară a celor două suprafețe promovează microsudura la punctele de contact asperitate. Odată ce inițiază uzura, cuplul necesar pentru a continua conducerea crește brusc, iar șurubul se blochează de obicei înainte de a ajunge la cuplarea completă. Lubrifierea la interfața filetului reduce coeficientul de frecare cu 30-50% și schimbă distribuția cuplului către componenta de strângere dorită, mai degrabă decât componenta de frecare - o modificare care previne uzura și îmbunătățește consistența sarcinii de strângere atinse pentru un cuplu dat aplicat. O peliculă subțire de vaselină, compus antigripare sau chiar ulei de mașină ușor aplicat pe filet înainte de instalare este suficientă și nu necesită materiale specializate. Suzhou Anzhikou Hardware Technology Co., Ltd. poate furniza șuruburi din alamă înecate DIN 965 cu un lubrifiant de filet aplicat din fabrică pentru clienții ale căror procese de asamblare necesită relații consistente de sarcină cuplu-clemă în cadrul unor serii de producție de mare volum.
