Cunoașterea industriei

Limitarea sarcinii de lucru sub încărcare unghiulară - Cel mai greșit aspect al specificației șuruburilor cu ochi

Fiecare catalog de șuruburi cu ochi listează o limită de sarcină de lucru (WLL) - dar această valoare se aplică exclusiv încărcării axiale în linie, ceea ce înseamnă că sarcina acționează direct de-a lungul axei tijei cu ochiul orientat perpendicular pe direcția sarcinii. În practică, configurațiile de montaj și de ridicare rareori realizează alinierea axială perfectă, iar WLL se degradează rapid pe măsură ce unghiul de încărcare deviază de la verticală. Această reducere nu este un tampon de marjă de siguranță - este o necesitate structurală determinată de solicitarea de încovoiere introdusă în zona de tranziție de la tijă la ochi, care este locația cu cea mai mare tensiune din întregul element de fixare sub încărcare în afara axei.

ASME B30.26 și standardele europene echivalente (EN 1677-1) publică factori de derating care trebuie aplicați la WLL nominal pe unghiul dintre direcția sarcinii și axa tijei șurubului cu ochi. Reducerea este neliniară și mai abruptă decât se așteaptă majoritatea utilizatorilor:

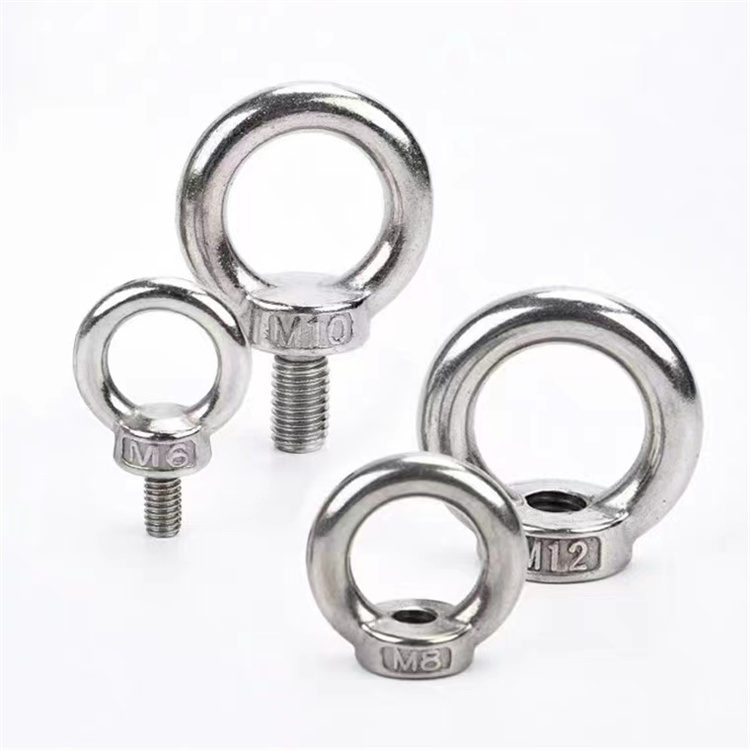

Soluția pentru aplicațiile care necesită încărcare unghiulară este umărul (sau gulerul) șurub cu ochi , unde o flanșă prelucrată la baza tijei transferă momentul încovoietor în suprafața de îmbinare, mai degrabă decât să-l concentreze la joncțiunea filet-codă. Șuruburile cu ochi pentru umăr mențin o WLL mai mare la unghiuri de până la 45° și sunt specificația corectă pentru configurațiile de sling cu mai multe picioare unde unghiul de încărcare nu poate fi controlat. Șuruburile cu ochi simpli, fără umăr, ar trebui specificate numai pentru ridicările verticale drepte, unde geometria poate fi garantată - o condiție care este mai puțin frecventă în utilizare pe teren decât sugerează fotografia de catalog.

Selectarea calității din oțel inoxidabil pentru șuruburi cu ochi – 304 vs. 316 vs. Duplex în serviciu coroziv

Șuruburi cu ochi din oțel inoxidabil sunt frecvent specificate pentru medii exterioare, marine și chimice pe baza faptului că „oțelul inoxidabil este rezistent la coroziune” - fără a face distincție între clasele ale căror performanțe reale la coroziune în medii specifice diferă cu un ordin de mărime. Cele trei grade cele mai relevante pentru aplicațiile șuruburilor cu ochi au fiecare un profil distinct de rezistență la coroziune, care determină durata de viață în condiții specifice de expunere, iar selectarea unui grad greșit duce fie la defecțiune prematură prin pitting, fie la costuri inutile.

Nota 304 (1,4301 / 18-8)

Cel mai disponibil și mai rentabil calitate din inox, 304 oferă o bună rezistență la coroziune atmosferică și este potrivit pentru medii industriale interioare, echipamente de procesare a alimentelor și expunerea la apă dulce. Limitarea sa critică este susceptibilitatea la coroziune prin pitting indusă de clorură - în mediile de coastă cu concentrații de pulverizare de sare peste 200 mg/m²/zi, șuruburile cu ochi din oțel inoxidabil 304 dezvoltă zâmburi în 12-18 luni, de obicei la rădăcina filetului, unde finisajul suprafeței este mai dur și stratul pasiv este mai ușor deranjat. Rădăcina firului este, de asemenea, locația cu cea mai mare solicitare a dispozitivului de fixare, ceea ce înseamnă că pipăirea acolo reduce în mod direct durata de viață la oboseală, mai degrabă decât un efect superficial de suprafață.

Gradul 316 (1.4401 / 316 Marine)

Adăugarea de 2–3% molibden în 316 crește temperatura critică de pitting în mediile cu clorură de la aproximativ 15°C (pentru 304) la peste 30°C și crește pragul critic de concentrație de clorură cu un factor de 3–5×. Acest lucru face ca 316 să fie alegerea potrivită pentru hardware-ul maritim, tachelajul bărcilor, accesoriile de andocare și aplicațiile arhitecturale de coastă. Nu este imun la pitting - în situații de fisuri, cum ar fi în cazul în care tija șurubului cu ochi trece printr-un fiting de punte și este ținută de un metal diferit în condiții de umezeală susținută, coroziunea crevastă de 316 rămâne un risc - dar în expunerea marină în atmosferă deschisă oferă o durată de viață substanțial mai lungă fără întreținere decât 304.

Duplex 2205 (1,4462)

Inoxidabilul duplex oferă un număr echivalent de rezistență la pitting (PREN) de aproximativ 35, comparativ cu 25 pentru 316 și 18 pentru 304, combinat cu o rezistență la tracțiune de 620–780 MPa față de 515–690 MPa pentru 316. constrâns, duplexul permite ca un diametru mai mic al elementului de fixare să transporte același WLL cu o marjă mai mare de siguranță la coroziune. Compartimentul este costul (de obicei 1,5–2× prețul de 316) și prelucrabilitate redusă — lucrul duplex se întărește rapid în timpul filetării, necesitând scule mai ascuțite și viteze de tăiere mai mici decât clasele austenitice. Suzhou Anzhikou Hardware Technology Co., Ltd. produce șuruburi cu ochi din oțel inoxidabil în toate cele trei clase, cu certificare de material care poate fi urmărită la verificarea lotului de încălzire și a compoziției chimice primite, ca parte a procesului său de management al calității ISO 9001:2015.

Adâncimea de angajare a filetului și cerințele de suprafață de îmbinare pentru șuruburile cu ochi în aplicații structurale

Un șurub cu ochi își generează capacitatea de ridicare prin cuplarea filetului dintre tija sa și orificiul filetat sau piulița în care este instalat - iar adecvarea acestei angajări depinde în întregime de rezistența la forfecare a materialului filetat și de lungimea filetului în contact. Un șurub cu ochi din oțel inoxidabil evaluat la 500 kg WLL axial atinge acest rating numai atunci când este instalat la o adâncime minimă de angajare într-o structură de oțel cu clasa de rezistență corespunzătoare. Instalat în aluminiu turnat, bronz moale sau într-o gaură filetată oarbă cu adâncime insuficientă, același șurub cu ochi își poate îndepărta firele de împerechere la o fracțiune din sarcina nominală - fără nicio indicație externă a capacității reduse.

Recomandările minime de angajare a filetului pentru șuruburile cu ochi instalate în aplicații structurale depind atât de materialul șurubului, cât și de rezistența materialului filetat. Îndrumarea generală din standardele de fixare structurală este după cum urmează:

• Oțel filetat în oțel (clasa de rezistență potrivită): angajare minimă de 1,0× diametrul șurubului; aceasta este linia de bază de la care toate celelalte materiale sunt extrapolate în sus
• Șurub cu ochi din oțel inoxidabil în structură de aluminiu: minim 1,5× diametrul șurubului, cu o inserție cu filet elicoidal (Helicoil sau echivalent) recomandat pentru a preveni uzurirea filetelor de aluminiu de tija din inox în timpul instalării
• În fontă sau fontă gri: minim 2,0× diametrul șurubului datorită rezistenței scăzute la tracțiune și la forfecare a fontei; Modul de rupere fragilă al fierului cenușiu înseamnă că îndepărtarea firului are loc brusc, fără avertizare prealabilă de alungire
• În lemn sau lemn compozit: șurub cu ochis should never rely on direct thread engagement into wood for lifting applications; a through-bolt with washer and nut on the reverse face is the minimum acceptable configuration, with a backup plate distributing load across a larger bearing area

Condiția suprafeței de îmbinare la baza tijei șurubului cu ochi afectează, de asemenea, distribuția sarcinii. Un șurub cu ochi de umăr necesită contact complet între fața sa de flanșă și suprafața de montare pentru a transfera componenta de îndoire a sarcinilor unghiulare. Un spațiu între umăr și suprafață - cauzat de o gaură filetată neperpendiculară, o obstrucție a suprafeței sau cuplare inadecvată a filetului - înseamnă că umărul nu își poate îndeplini funcția de redistribuire a sarcinii, iar elementul de fixare se comportă structural ca un șurub cu ochi simplu, indiferent de geometria umărului său. Verificarea planeității și perpendicularității suprafeței la instalare este un pas necesar care este adesea omis din instrucțiunile de instalare pe teren.

Defecțiunea prin oboseală la șuruburile cu ochi din oțel inoxidabil - De ce WLL static nu prezice durata de viață ciclică

Șuruburile cu ochi utilizate în aplicații de ridicare dinamică — palanuri, macarale, puncte de ancorare a mașinilor cu vibrații sau operațiuni repetate de preluare și plasare — suferă o încărcare ciclică care acumulează daune cauzate de oboseală într-o rată care nu are nicio legătură cu WLL-ul static. Un șurub cu ochi din oțel inoxidabil care își poartă sarcina statică nominală completă fără stres vizibil poate dezvolta o fisură de oboseală la tranziția de la tijă la ochi în mii de cicluri de sarcină la sarcini mult sub 50% din WLL, în funcție de factorul de concentrare a tensiunii la acea geometrie și de raportul de tensiune al ciclului de încărcare. Fisurile de oboseală din oțelul inoxidabil cresc fără deformare plastică semnificativă și oferă puține avertismente vizuale înainte de fractură - făcând oboseala modul dominant de defecțiune nedetectată în aplicațiile ciclice cu șuruburi cu ochi.

Raza de tranziție de la tijă la ochi este variabila geometrică principală care controlează durata de viață la oboseală. O rază mică de tranziție - obișnuită în șuruburile cu ochi în care ochiul este sudat sau presărat pe tijă, mai degrabă decât forjat integral - acționează ca o concentrare a tensiunii care amplifică solicitarea ciclică locală cu un factor (Kt) de 2,5–4,0× în comparație cu o tranziție forjată cu raze generoase. Pentru un șurub cu ochi din oțel inoxidabil 316 cu o limită de rezistență a barei netede de aproximativ 200 MPa, un Kt de 3,0 reduce limita de oboseală efectivă la tranziție la aproximativ 67 MPa - ceea ce înseamnă că sarcinile ciclice care depășesc 67 MPa la secțiunea transversală a rădăcinii vor cauza o eventuală defecțiune la oboseală, indiferent de relația sarcinii cu WLL static.

Câteva măsuri practice îmbunătățesc direct performanța la oboseala șuruburilor cu ochi în serviciul dinamic:

• Specificați șuruburi forjate mai degrabă decât fabricate pentru aplicații ciclice — forjarea produce un flux continuu de cereale de la tijă la ochi și permite ca raza de tranziție să fie optimizată în matriță, în timp ce construcțiile sudate sau presate introduc zone afectate de căldură și modificări bruște ale geometriei care sunt locuri de inițiere a oboselii
• Stabiliți intervale de inspecție pe baza numărului de cicluri mai degrabă decât timpul calendaristic — un șurub cu ochi care face 20 de ridicări pe zi acumulează mai multe daune cauzate de oboseală într-o lună decât același șurub care face 2 ridicări pe săptămână pe parcursul unui an; Programele de inspecție bazate pe ciclu reflectă acumularea reală a daunelor
• Aplicați inspecție cu particule magnetice sau vopsea penetrantă la zonele de tranziție de la tijă la ochi și de curățare a filetului - acestea sunt cele două locații în care fisurile de oboseală inițiază în peste 90% din defecțiunile de oboseală documentate ale șuruburilor cu ochi, iar metodele de inspecție a suprafeței pot detecta fisuri de 0,5 mm adâncime înainte de propagarea la dimensiunea critică
• Reduceți WLL cu 25–50% pentru aplicații ciclice implicând mai mult de 10.000 de cicluri de sarcină pe durata de viață de proiectare — această abordare conservatoare reduce intervalul de tensiuni la secțiunea transversală critică și prelungește durata de viață la oboseală în mod disproporționat, deoarece durata de viață la oboseală se scalează cu aproximativ cubul de reducere a intervalului de solicitare

Pentru clienții care au nevoie de șuruburi cu ochi din oțel inoxidabil cu conformitate documentată dimensională și a materialului pentru aplicații ciclice critice pentru siguranță, Suzhou Anzhikou Hardware Technology Co., Ltd. oferă documentație completă de trasabilitate de la materia primă până la produsul finit, susținută de sistemul său de calitate certificat ISO 9001:2015 și o gamă completă de echipamente de testare internă - permițând să îndeplinească cerințele de inspecție a clienților în 40 țări și exportatoare. propriile cadre de reglementare fără a obține certificare suplimentară de la terți.
