Cunoașterea industriei

Toleranță între apartamente în Șuruburi cu cap hexagonal și efectul său asupra fiabilității stropirii

Dimensiunea transversală (AF) a unui șurub cu cap hexagonal este parametrul care determină dacă o cheie sau un soclu se așează corect pe capul dispozitivului de fixare. Deși acest lucru pare simplu, fereastra de toleranță atribuită AF - și modul în care interacționează cu toleranțele de fabricație a cheii - are un efect direct asupra transmiterii eficiente a cuplului de instalare sau asupra faptului că unealta alunecă, rotunjește părțile plate sau aplică o sarcină neuniformă. Conform ISO 4014 și DIN 931, toleranța AF pentru un șurub cu cap hexagonal din clasa de produs A este specificată ca h15 pentru dimensiuni de până la M16, ceea ce permite o abatere negativă semnificativă față de valoarea nominală. Pentru un șurub M10 (AF nominal 17 mm), AF minim admisibil sub h15 este de 16,73 mm - un spațiu de 0,27 mm față de nominal.

Izolat, 0,27 mm sună neglijabil. În combinație cu o cheie cu cap deschis standard, fabricată la propria toleranță (de obicei, 0,19 mm pe deschiderea fălcilor pentru o cheie de 17 mm conform DIN 894), spațiul total dintre falca cheii și șurubul plat poate ajunge la 0,46 mm. La un cuplu ridicat, acest joc permite o înclinare de rotație care concentrează stresul de contact la colțurile plate, mai degrabă decât să o distribuie pe toată suprafața plană. Rezultatul este rotunjirea colțurilor - mai întâi pe șurub, apoi pe falca cheii - și o pierdere progresivă a angajării care devine de obicei inacceptabilă după 5-15 cicluri de cuplu ridicat. Pentru aplicațiile care necesită instalare și demontare repetată, specificarea unei toleranțe AF mai stricte la achiziție – sau trecerea la o configurație hexagonală (Allen) care elimină complet spațiul fălcilor – este o contramăsură concretă, fără penalizări structurale.

Suzhou Anzhikou Hardware Technology Co., Ltd. produce șuruburi cu cap hexagonal cu dimensiuni transversale menținute la ferestrele de toleranță specificate de client mai strâns decât standardele standard ISO, utilizând echipamente de laminare a filetului și CNC introduse din Taiwan și Japonia capabile să mențină consistența dimensională în ciclurile de producție de mare volum fără a sacrifica rata de producție.

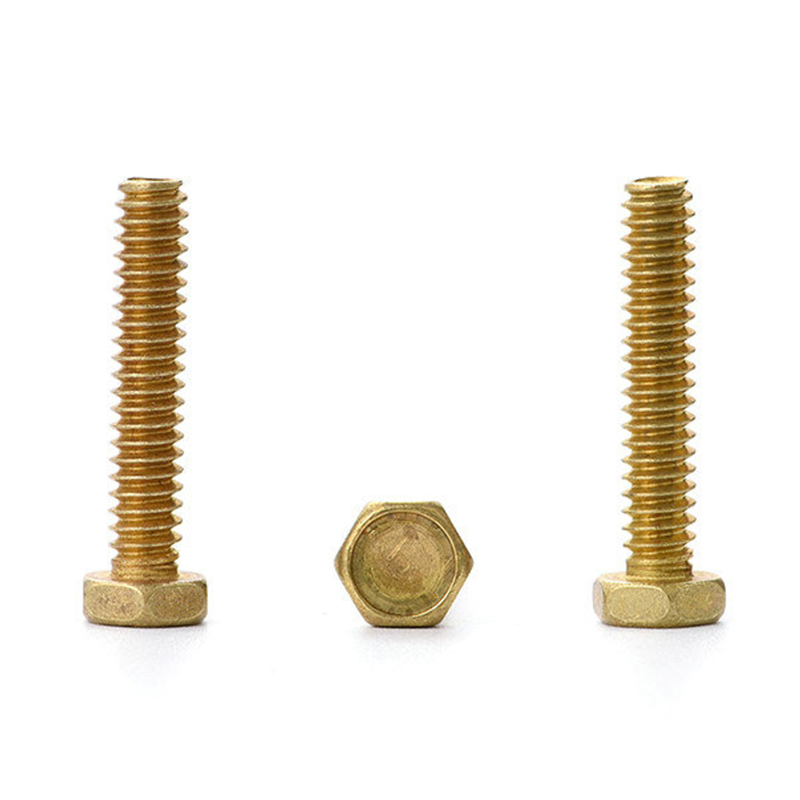

Șuruburi cu cap hexagonal din alamă solidă în aplicații electrice și de împământare — Conductivitate vs. compromisuri de rezistență

Alama este frecvent selectată pentru șuruburile cu cap hexagonal din carcasele electrice, barele de împământare și ansamblurile de blocuri terminale din cauza conductivității sale electrice - dar conductivitatea aliajelor de alamă variază semnificativ în funcție de compoziție, iar diferența contează în aplicațiile în care rezistența de contact este un parametru de proiectare. Cele mai comune două aliaje de alamă utilizate în producția de elemente de fixare sunt CuZn39Pb3 (aproximativ 15–18% conductivitate IACS) și CuZn36Pb3 (17–20% IACS). Pentru comparație, cuprul pur este 100% IACS, iar aluminiul 6061 este aproximativ 40% IACS. Prin urmare, șuruburile din alamă nu sunt un înlocuitor pentru cuprul unde rezistența scăzută la contact este critică - sunt un compromis structural care oferă o conductivitate adecvată, alături de o prelucrabilitate mult mai bună și performanță de formare a filetului decât cuprul pur.

În aplicațiile de împământare, factorul mai critic este adesea nu conductivitatea în vrac, ci rezistența interfeței la fața lagărului șuruburilor și angajarea filetului. Straturile de oxid de pe suprafețele de alamă – care se formează în câteva ore de la expunerea la aer – măresc rezistența la contact cu un ordin de mărime în comparație cu suprafețele proaspăt prelucrate. Menținerea rezistenței scăzute la contact necesită fie un tratament de suprafață care inhibă oxidarea (placare cu argint pentru împământare de înaltă performanță, placare cu nichel pentru uz general), fie un design de îmbinare care să asigure o presiune de contact suficientă pentru a sparge mecanic stratul de oxid. Valorile cuplului calculate exclusiv pentru strângerea structurală sunt adesea insuficiente pentru a realiza această deplasare de oxid - standardele de proiectare a îmbinărilor de împământare, cum ar fi IEEE 837 și IEC 61439, abordează acest lucru cu cerințe separate de cuplu și presiune de contact care depășesc specificațiile tipice ale elementelor de fixare structurale.

Șuruburile cu cap hexagonal din alamă solidă prezintă, de asemenea, un fenomen cunoscut sub numele de fisurare prin coroziune sub tensiune (SCC) în prezența atmosferelor care conțin amoniac - instalații agricole, instalații frigorifice și unele medii de tratare a apei. Aliajele de alamă cu conținut ridicat de zinc (peste 15% Zn) sunt deosebit de sensibile. Acolo unde există riscul SCC, specificarea unei alame cu zinc mai scăzut (CuZn10 sau CuZn15) sau trecerea la un aliaj de siliciu-bronz oferă o rezistență SCC substanțial mai bună, cu doar o reducere modestă a prelucrabilității. Echipa de ingineri a lui Anzhikou evaluează mediile de operare ale clienților ca parte a procesului de selecție a materialelor pentru comenzile de elemente de fixare personalizate, semnalând riscul SCC în mod proactiv înainte ca producția să fie angajată.

Calculul lungimii de angajare a filetului pentru șuruburile cu cap hexagonal din materiale de împerechere care nu sunt din oțel

Regula generală potrivit căreia „angajarea filetului trebuie să fie egală cu un diametru al șurubului” provine din proiectarea îmbinării oțel în oțel și nu se transferă în siguranță la ansamblurile în care orificiul filetat este din aluminiu, zinc turnat sub presiune, alamă sau materiale plastice de inginerie. Aceste materiale au o rezistență la forfecare a filetului semnificativ mai mică decât oțelul, ceea ce înseamnă că, sub aceeași sarcină axială a șurubului, firele de împerechere se îndepărtează înainte ca șurubul în sine să cedeze. Lungimea minimă de cuplare pentru a preveni îndepărtarea filetului trebuie recalculată pentru materialul real filetat, iar lungimea necesară este adesea de 1,5× până la 3× diametrul șurubului, în funcție de perechea de material.

Comparația modului de eroare de guvernare pentru îmbinările șuruburilor cu cap hexagonal din materiale mixte este următoarea:

O implicație practică: șuruburile cu cap hexagonal din alamă solidă filetate într-o carcasă din alamă sunt de fapt o pereche de material bine potrivită - șurubul și firele de împerechere au o rezistență la forfecare aproape identică, ceea ce face ca predicția modului de defectare a îmbinării să fie simplă și ușurarea filetului mai puțin probabilă decât în combinațiile diferite de metal. Acesta este un avantaj semnificativ în carcasele instrumentelor de precizie, corpurile supapelor și fitingurile pentru instalații sanitare, unde îmbinările din alamă pe alamă sunt comune și este de așteptat o durată de viață lungă între ciclurile de dezasamblare.

Marcaje de clasă de proprietate pe șuruburile cu cap hexagonal și ceea ce nu vă spun despre durata de viață la oboseală

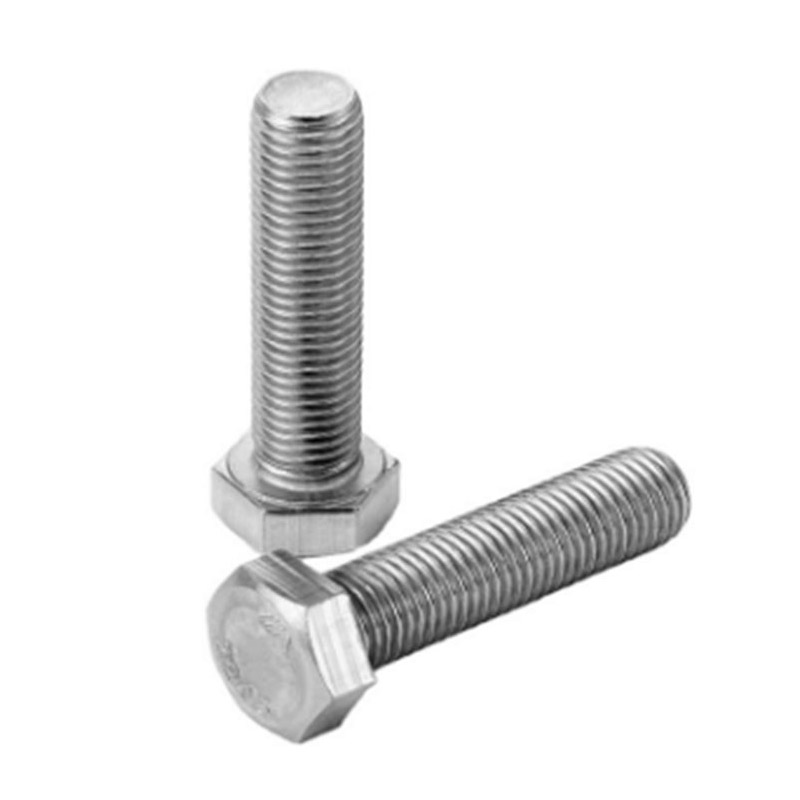

Marcajele clasei de proprietate ISO 898-1 - 8.8, 10.9, 12.9 în relief pe capul hexagonal - comunică rezistența minimă la tracțiune și limita de curgere a elementului de fixare, care sunt suficiente pentru calculele de proiectare a sarcinii statice. Ceea ce aceste marcaje nu comunică este rezistența la oboseală, sensibilitatea crestăturii sau performanța în condiții de încărcare ciclică - trei proprietăți care determină dacă un șurub cu cap hexagonal supraviețuiește unui ansamblu vibrant pe o durată de viață proiectată de milioane de cicluri de încărcare. Un șurub din clasa de proprietate 8.8 de la doi producători diferiți, ambii care îndeplinesc cerințele minime de tracțiune, poate diferi în limita rezistenței la oboseală cu 30-40%, în funcție de raza rădăcinii filetului, de finisarea suprafeței la curățarea filetului și de starea de tensiune reziduală din procesul de laminare.

Laminarea filetului, spre deosebire de tăierea filetului, este variabila cheie a procesului care influențează cel mai semnificativ performanța la oboseală. Laminarea induce tensiuni reziduale de compresiune în rădăcina filetului — cea mai mare zonă de concentrare a tensiunii într-un șurub încărcat axial — care se opune direct tensiunii la oboseală la tracțiune și crește limita de anduranță efectivă. În studiile publicate, s-a arătat că firele laminate pe șuruburi din clasa de proprietate 8.8 depășesc durata de viață la oboseală a șuruburilor cu filet tăiat din aceeași clasă de proprietate cu factori de 2× până la 4× în condiții de încărcare identice. Acesta este motivul pentru care specificarea „firelor laminate după tratamentul termic” (mai degrabă decât înainte) în aplicațiile critice de oboseală adaugă o marjă de siguranță măsurabilă dincolo de ceea ce transmite doar marcarea clasei de proprietate.

Pentru șuruburile cu cap hexagonal din alamă solidă, proiectarea la oboseală este în plus complicată de raportul de oboseală mai scăzut al alamei (limita de rezistență la rezistența la tracțiune) în comparație cu oțel - de obicei 0,25–0,30 pentru alamă față de 0,40–0,50 pentru oțel carbon mediu. Aceasta înseamnă că un șurub din alamă care funcționează la 40% din rezistența sa la tracțiune sub încărcare ciclică poate fi încă într-un regim critic la oboseală, în timp ce un șurub din oțel la aceeași fracțiune de tensiune ar fi în siguranță sub limita sa de anduranță. Suzhou Anzhikou Hardware Technology Co., Ltd. folosește echipament de sârmă de rulare filet ca parte a procesului său standard de producție atât pentru șuruburi cu cap hexagonal din oțel, cât și pentru alamă, asigurându-se că beneficiul tensiunii reziduale la compresiune este prezent în mod constant indiferent de dimensiunea lotului - o capacitate de proces care sprijină direct clienții care proiectează servicii critice pentru oboseală pe piața sa de export de 40 de țări.
