Clasificarea toleranței găurii și a potrivirii pentru niturile cu cap plat cu știfturi de șochetă - De ce potrivirea cu goluri nu este întotdeauna alegerea potrivită

Un nit cu cap plat cu știft de știft cu o gaură transversală combină două funcții mecanice într-o singură piesă: corpul nitului transferă sarcina de forfecare între elementele îmbinate prin sprijinirea pereților găurii, în timp ce orificiul transversal de la capătul de coadă acceptă un știft, un știft despicat sau o clemă care reține ansamblul axial. Potrivirea dintre tija nitului și orificiile sale de împerechere în cap și furcă trebuie aleasă ținând cont de ambele funcții - o potrivire optimizată exclusiv pentru asamblare ușoară va compromite distribuția sarcinii de forfecare, în timp ce o potrivire optimizată exclusiv pentru transferul sarcinii face instalarea nepractică și previne articulația unghiulară ușoară pe care articulațiile șneve sunt proiectate special pentru a o permite.

Clasificările de potrivire ISO 286-1 utilizate în aplicațiile cu știfturi de șurub se împart în trei zone practice. O potrivire liberă (H8/f7 sau H9/d9) permite rotația liberă și inserarea ușoară, făcându-l implicit pentru aplicațiile cu pivot și balamale în care este de așteptat o articulație continuă. O potrivire de tranziție (H7/k6 sau H7/m6) produce un spațiu liber aproape de zero cu interferențe ocazionale, potrivită atunci când îmbinarea trebuie să poarte forfecare fără joc lateral, dar totuși să fie dezasamblată pentru întreținere. O potrivire prin interferență (H7/p6 sau mai strâns) blochează știftul permanent în urechea șapei - utilizat atunci când nitul nu este destinat pentru îndepărtare și transferul sarcinii trebuie maximizat. Selectarea unei potriviri de joc într-o aplicație de forfecare structurală, deoarece este mai ușor de instalat, introduce uzura prin frecare între bolț și peretele găurii: mișcarea ciclică mică de alunecare sub sarcină erodează treptat ambele suprafețe, mărind gaura și reducând suprafața efectivă a rulmentului cu 20-40% pe durata de viață.

Poziția orificiului în cruce adaugă o constrângere suplimentară de toleranță care nu există în niturile solide standard. Orificiul trebuie să fie amplasat la o anumită distanță axială de la capătul de coadă pentru a se asigura că știftul de reținere eliberează fața piesei asociate atunci când este instalat. O gaură transversală poziționată prea aproape de teșirea cozii reduce secțiunea plasei în punctul cel mai slab al nitului; prea mult spre interior și știftul nu poate fi introdus după asamblare. Suzhou Anzhikou Hardware Technology Co., Ltd. produce nituri cu cap plat pentru știfturi cu știfturi cu toleranțe de poziție a orificiilor încrucișate menținute de echipamentele CNC la ± 0,05 mm față de locația axială specificată, asigurând că funcția știftului de reținere este confirmată dimensional înainte de expediere, mai degrabă decât descoperită în timpul asamblarii.

Tensiunea lagărului de nituri versus ruperea foii - care mod de eroare controlează proiectarea articulației dvs.

Nituit proiectarea îmbinării implică două moduri de defectare concurente care trebuie verificate ambele în mod independent: defectarea lagărului tijei nitului pe peretele găurii și defecțiunea prin rupere (sau forfecare) a materialului tablei între orificiul nitului și marginea piesei. Ce mod guvernează depinde de raportul dintre distanța marginii și diametrul găurii, rezistența relativă a nitului și materialului foii și dacă nitul este în forfecare simplă sau dublă. Proiectarea după un criteriu, ignorând celălalt, produce îmbinări care se defectează la sarcini mult sub punctul de proiectare prevăzut.

Tensiunea la lagăr în nit este calculată ca forța de forfecare aplicată împărțită la aria de rulment proiectată (diametrul tijei × grosimea tablei). Pentru un nit de oțel într-o foaie de aluminiu, defecțiunea lagărului foii de aluminiu guvernează aproape întotdeauna înainte de cedarea tijei nitului - forța de curgere a rulmentului din aluminiu (de obicei 380–480 MPa pentru 6061-T6) este atinsă cu mult înainte ca nitul de oțel să se deformeze. În această combinație de materiale, creșterea diametrului nitului este mai eficientă la reducerea tensiunii la rulment decât creșterea rezistenței materialului nitului, deoarece zona proiectată se scalează cu diametrul, în timp ce diferența de rezistență a materialului este deja mare.

Defectarea ruperii apare atunci când materialul din tablă dintre marginea găurii și marginea piesei se forfecă de-a lungul a două plane paralele. Distanța minimă de margine pentru a preveni ruperea este de obicei de 1,5 × diametrul găurii pentru aliajele de aluminiu și de 1,25 × pentru oțel, conform standardelor de nituire aerospațială (cum ar fi MIL-HDBK-5 și EN 9347). Sub aceste praguri, rezistența la rupere a îmbinării scade neliniar - înjumătățirea distanței la margine de la 1,5D la 0,75D poate reduce rezistența la rupere cu până la 65%, nu cu 50%, din cauza efectelor concentrației tensiunii la limita găurii. O verificare practică a proiectării compară solicitarea admisibilă a rulmentului cu rupere permisă pentru distanța reală la margine și cotează îmbinarea la cea mai mică dintre cele două valori.

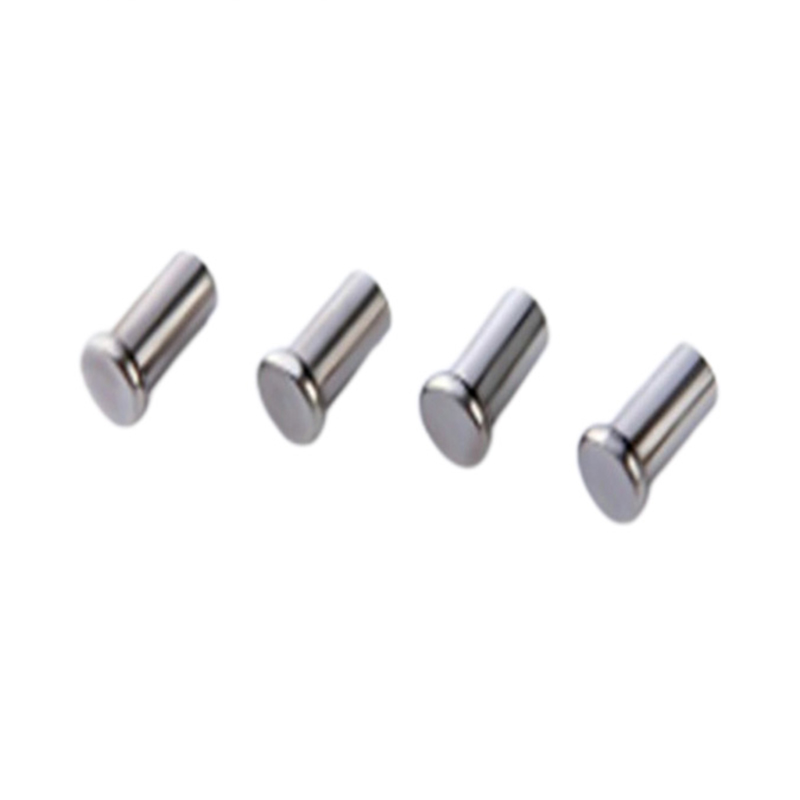

Pentru știft de cap nituri cu cap plat în special, geometria capului plat afectează modul în care sarcina rulmentului este distribuită pe grosimea tablei. Un cap plat (confundat) distribuie sarcina mai uniform pe lungimea de prindere decât un cap proeminent în aplicațiile în care capul este la același nivel cu suprafața panoului, dar îndepărtează și materialul din tijă la adâncimea de tăiere - reducând zona efectivă de forfecare la joncțiunea cap-cod. Această reducere a ariei de forfecare trebuie luată în considerare în îmbinările cu un singur forfecare unde planul de transfer al sarcinii coincide cu zona de frecare.

Strategia de împerechere a materialelor pentru nituri în ansambluri metalice diferite

Coroziunea galvanică între un nit și materialul său de împerechere este un risc structural pe termen lung care primește o atenție necorespunzătoare în faza de proiectare. Spre deosebire de îmbinările cu șuruburi, niturile nu pot fi îndepărtate și acoperite periodic – acumularea de produs de coroziune la interfața nit-foie este o acumulare permanentă care extinde orificiul nitului, introduce stresul cercului de tracțiune în tabla înconjurătoare și, în cele din urmă, provoacă defecțiunea caracteristică a „nitului fumegător”, vizibilă sub formă de dungi de oxid alb care radiază din găurile de nit din structurile de aluminiu. Diferența de potențial galvanic dintre nit și tablă trebuie gestionată de la început, nu tratată ca o problemă de întreținere.

Următorul tabel rezumă perechile de materiale nit-foală utilizate în mod obișnuit, compatibilitatea lor galvanică și măsurile de atenuare recomandate în cazul în care împerecherea este necesară din motive mecanice:

O nuanță importantă este că raportul de suprafață amplifică deteriorarea galvanică. Un mic nit (anod) în contact cu o foaie mare (catod) se corodează mult mai rapid decât invers - zona mică a anodului concentrează curentul de coroziune. Acesta este motivul pentru care utilizarea unui nit de oțel într-o foaie de cupru sau inoxidabil este mai puțin dăunătoare decât invers, chiar și atunci când diferența de potențial este identică. Pentru ansambluri de nituri personalizate în care perechile de materiale sunt dictate de cerințele structurale sau de conductivitate mai degrabă decât de preferințele galvanice, echipa de producție Anzhikou lucrează cu clienții pentru a specifica tratamente de suprafață compatibile care întrerup calea electrochimică fără a compromite interfața mecanică.

Variabilele procesului de captare la rece care determină integritatea capului de nit în producția de volum mare

Fisurarea capului de nit, formarea incompletă a capului și erorile de concentricitate cap-codă sunt cele mai frecvente trei defecte ale capului la rece în producția de nit și toate trei provin din variabile controlabile ale procesului, mai degrabă decât din calitatea materialului. Înțelegerea acestor variabile îi ajută pe inginerii de achiziții să scrie criterii semnificative de inspecție și să evalueze dacă capacitatea de proces a furnizorului este adecvată pentru aplicație – mai degrabă decât să se bazeze doar pe verificări dimensionale finale care detectează defectele numai după ce sunt produse.

Fisurarea capului apare atunci cand ductilitatea materialului de sarma este insuficienta pentru gradul de deformare impus de matrita de cap. Raportul perturbator - raportul dintre diametrul firului original și diametrul capului - determină cât de multă tensiune din plastic trebuie să suporte materialul. Pentru un nit cu cap plat cu diametrul capului de 2,5 × diametrul tijei, deformarea suprafeței la perimetrul capului în timpul formării depășește 150%. Materialele cu valori scăzute de reducere a suprafeței (RA) sau sârmă care a fost întărită prin tragere necorespunzătoare, nu pot suporta această încordare fără crăpare la periferia capului. Specificarea sârmei cu RA minim de 60% pentru alamă și 65% pentru niturile din oțel este un control practic al materialului de intrare care se corelează direct cu ratele de curgere a capului.

Concentricitatea cap-codă este controlată de alinierea matriței și consistența alimentării sârmei. Un poanson de direcție nealiniat deplasează centrul capului în raport cu axa tijei, producând un cap excentric care creează o presiune neuniformă a lagărului împotriva scufundării atunci când este instalat. Pentru niturile cu cap plat, chiar și o excentricitate de 0,1 mm face ca capul să se balanseze mai degrabă decât în ​​șezut, lăsând un spațiu pe o parte care permite mișcarea de fretare și eventuala inițiere a fisurii de oboseală la marginea ștuțului. Toleranțe de concentricitate mai strânse de 0,08 mm TIR (denivelare totală a indicatorului) între cap și tijă sunt realizabile cu echipamente moderne de captare la rece, dar necesită o monitorizare regulată a uzurii matriței - un pas de control al procesului pe care Suzhou Anzhikou Hardware Technology Co., Ltd. îl integrează ca interval de întreținere programat în flota sa de peste 200 de mașini de precizie, care sprijină mașinile de precizie. certificarea necesită loturi de export expediate în 40 de țări din întreaga lume.

Pentru știft de cap flat head rivets with cross holes, an additional process variable is the timing and method of cross hole drilling relative to head formation. Drilling after heading allows the cross hole to be positioned relative to the formed head geometry — the correct sequence for applications where head-to-hole axial distance is a functional requirement. Drilling before heading risks distorting the hole geometry during the heading operation if the hole falls within the deformation zone. The deformation boundary — the axial distance from the head face within which material flow occurs during upsetting — is approximately 1.5× to 2× the shank diameter for standard upsetting ratios, and the cross hole must be positioned outside this zone if pre-heading drilling is used.
