Ce ar trebui să știți înainte de a alege șuruburi captive pentru panouri pentru asamblarea dvs.?

Ce sunt șuruburile captive pentru panouri și cum funcționează?

Șuruburile captive pentru panouri sunt o categorie de elemente de fixare special concepute pentru a rămâne atașate permanent la un panou, carcasă sau carcasă chiar și atunci când sunt complet decuplate de filetul de împerechere. Spre deosebire de șuruburile standard care pot fi îndepărtate în întregime și pierdute cu ușurință, șuruburile captive ale panoului sunt reținute mecanic într-o piuliță de fixare, o garnitură sau o carcasă special concepută care ține șurubul în poziție pe toată durata de viață a produsului. Acest design păstrat este realizat printr-un umăr, inel de reținere sau guler de pe tija șurubului care împiedică șurubul să treacă complet prin elementul său de reținere.

Principiul fundamental de lucru este simplu: șurubul este instalat într-un dispozitiv de reținere care este presat, strâns sau fixat în alt mod în materialul panoului. Când șurubul este rotit pentru a se decupla, acesta se dă înapoi numai până când elementul de reținere se prinde pe dispozitivul de reținere - ținând șurubul captiv. Când este necesară recuplarea, șurubul este pur și simplu împins înainte din nou în filetul de împerechere, fără a fi nevoie să manipulați un element de fixare slăbit. Acest mecanism accelerează dramatic fluxurile de lucru de asamblare și întreținere, în special în spații restrânse sau orientări verticale de montare unde șuruburile căzute reprezintă un pericol operațional grav.

Tipuri cheie de șuruburi captive pentru panouri

The șurub panou captiv categoria cuprinde mai multe modele distincte, fiecare potrivite pentru diferite grosimi de panouri, cerințe de încărcare și metode de instalare. Alegerea tipului greșit poate avea ca rezultat o retenție slabă, deteriorarea panoului sau o forță de strângere inadecvată, așa că înțelegerea distincțiilor dintre tipuri este esențială atât pentru ingineri, cât și pentru profesioniștii în achiziții.

Șuruburi captive pentru panouri de tip clinch

Șuruburile captive pentru panouri de tip clinch folosesc o piuliță de strângere sau un suport separat care este presat într-o gaură perforată din panou folosind o unealtă de presare. Coaja zimțată sau zimțată a piuliței de fixare deplasează materialul panoului în timpul instalării, creând o ancorare permanentă, netedă și rezistentă la cuplu. Șurubul însuși este apoi introdus prin piulița de fixare și reținut de un umăr sau șaibă. Acestea sunt cele mai comune tipuri de carcase din tablă și sunt disponibile atât în ​​standarde de filet metrice, cât și unificate într-o gamă largă de dimensiuni de filet de la M2 la M8 și mai mult.

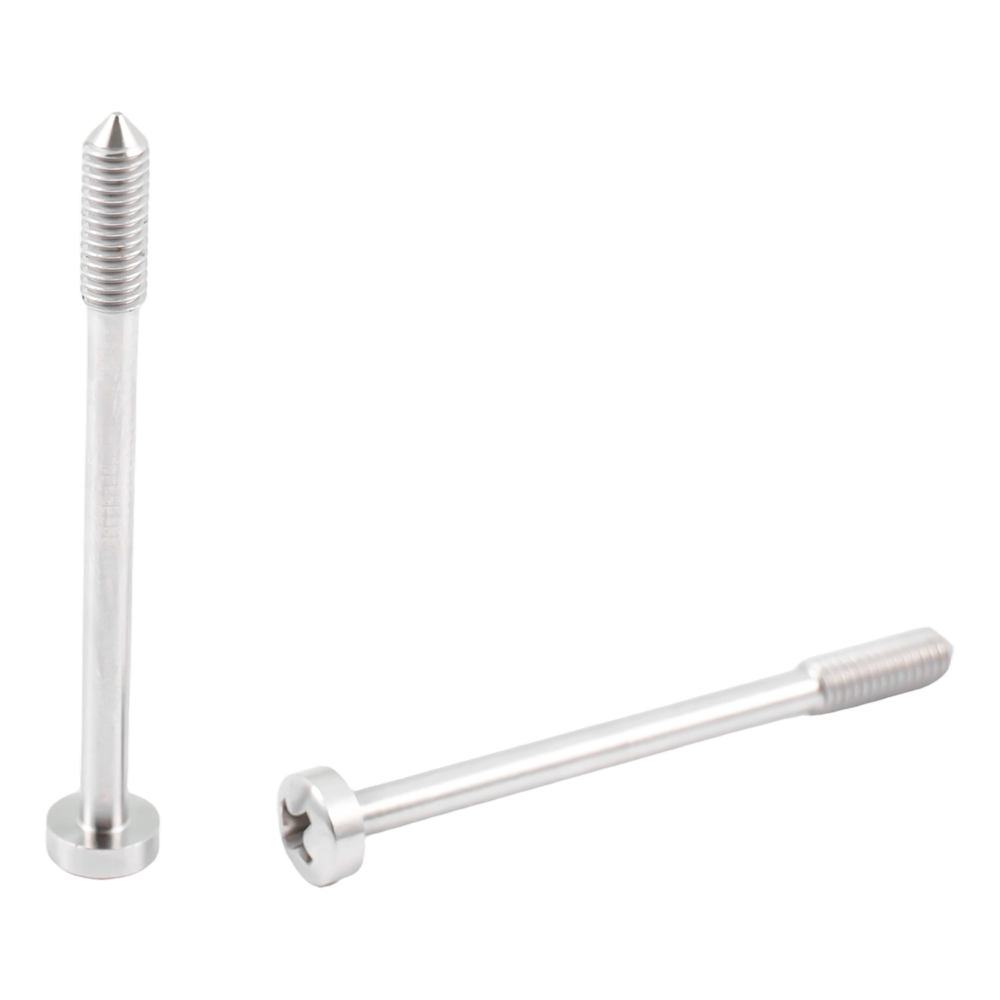

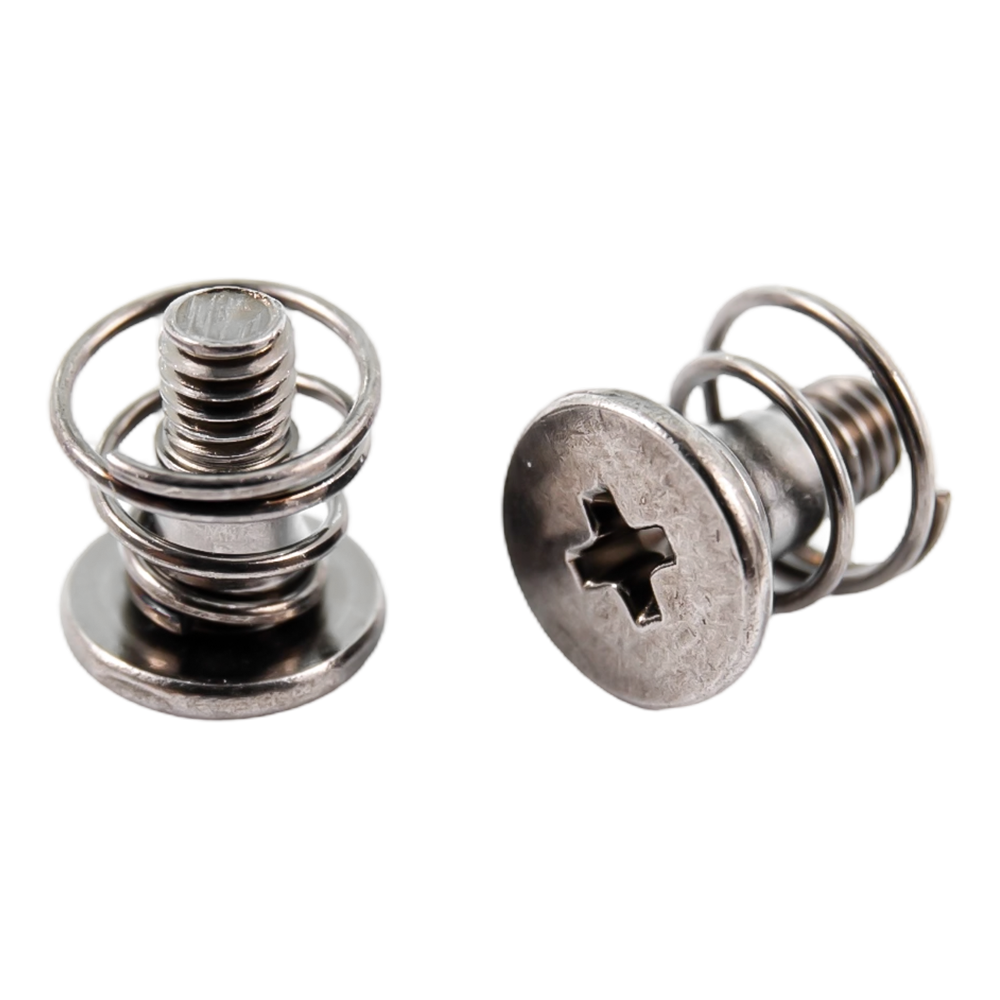

Șuruburi captive pentru panouri încărcate cu arc

Variantele cu arc încorporează un arc de compresie între capul șurubului și șaiba de reținere. Când șurubul este decuplat, arcul împinge capul șurubului spre exterior, făcând evident vizual și tactil că dispozitivul de fixare este deschis. Când este condus la închidere, arcul comprimă și menține presiunea pozitivă, ajutând la prevenirea slăbirii sub vibrații. Acestea sunt deosebit de populare în echipamentele aerospațiale, electronice de apărare și telecomunicații, unde panourile de acces trebuie deschise și închise în mod repetat în timpul întreținerii pe teren.

Șuruburi captive cu sudură și prin presare

Pentru panouri mai groase sau aplicații în care strângerea nu este fezabilă, dispozitivele de reținere cu sudură sau prin presare oferă metode alternative de instalare. Tipurile de sudură sunt sudate prin rezistență sau prin sudură direct pe suprafața panoului, creând un punct de reținere extrem de puternic, potrivit pentru carcasele industriale grele. Tipurile de presare se bazează pe potrivirea prin interferență într-o gaură pre-forată, făcându-le potrivite pentru panouri de plastic și materiale compozite în care strângerea ar crăpa substratul.

Elemente de fixare captive cu un sfert de tură

Șuruburile captive pentru panouri cu un sfert de tură se cuplează și se decuplează doar cu o rotație de 90 de grade. Folosesc un mecanism cu came sau baionetă, mai degrabă decât filetarea convențională, ceea ce le face excepțional de rapid de acționat - un singur sfert de tură blochează sau deblochează panoul. Acest tip este utilizat pe scară largă în echipamente de server montate în rack, dulapuri de control industriale și panouri de acces auto, unde operarea fără unelte sau cu acces rapid este o cerință de proiectare.

Materiale și opțiuni de finisare

Șuruburile captive pentru panouri sunt fabricate într-o gamă largă de materiale pentru a se potrivi diferitelor cerințe de mediu și mecanice. Selectarea combinației corecte de materiale atât pentru șurub, cât și pentru fixarea acestuia este la fel de importantă ca și selectarea dimensiunii corecte a filetului și a stilului de cap.

Pentru carcasele electronice în special, combinația dintre un șurub din oțel inoxidabil cu o piuliță din alamă este o pereche comună care echilibrează rezistența la coroziune, durabilitatea filetului și conductivitatea electrică. În mediile de coastă sau offshore, oțelul inoxidabil 316 este foarte preferat față de 303 datorită conținutului său mai mare de molibden și rezistenței superioare la coroziunea indusă de clorură.

Stiluri de unitate de cap și considerații privind accesul la panou

Stilul de antrenare al unui șurub de panou captiv determină ce unealtă este necesară pentru instalare și decuplare, care, la rândul său, afectează cât de repede pot accesa tehnicienii un panou și dacă este posibilă operarea fără scule. Producătorii oferă șuruburi pentru panouri captive în aproape fiecare configurație standard de unitate, iar alegerea corectă depinde în mare măsură de mediul operațional și de nivelul de securitate necesar.

• Phillips și Pozidriv: cel mai răspândit tip de unitate, compatibil cu șurubelnițele standard. Potrivit pentru panouri de acces de uz general, fără cerințe de securitate.
• Crestat: simplu și compatibil cu unelte, dar predispus la ieșire sub cuplu mare; utilizat în principal în echipamentele vechi sau în aplicații cu cuplu redus.

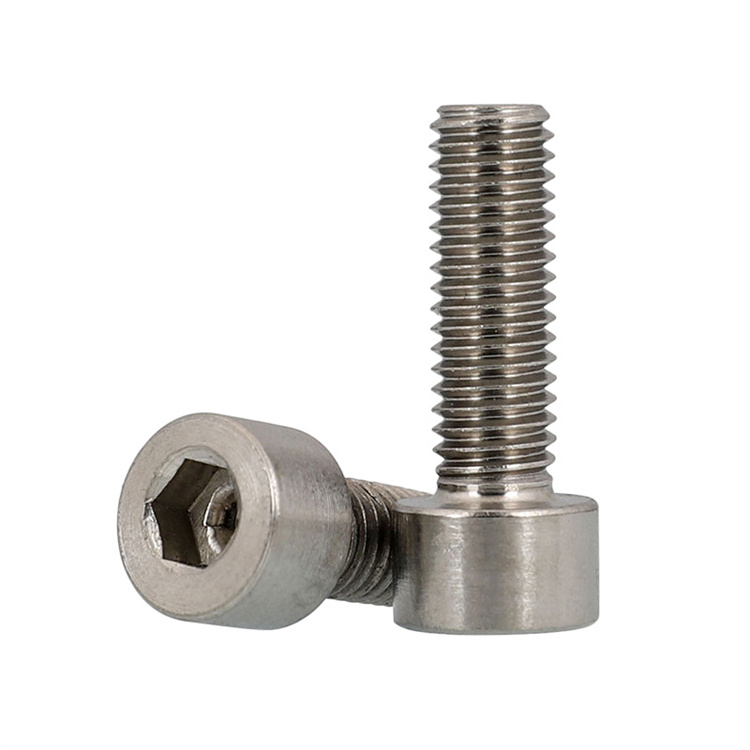

• Priză hexagonală (Allen): Oferă o capacitate mare de cuplu și un control precis al cuplului de instalare; preferat în liniile de asamblare automate.
• Torx și Torx Plus: rezistență excelentă la camă și transmisie a cuplului; din ce în ce mai specificat în electronica auto și de apărare.
• Fânt pentru monede sau șurub cu degetul mare: Proiectat pentru operarea manuală fără unelte; frecvente în echipamentele IT rack, switch-uri de rețea și electronice de larg consum.

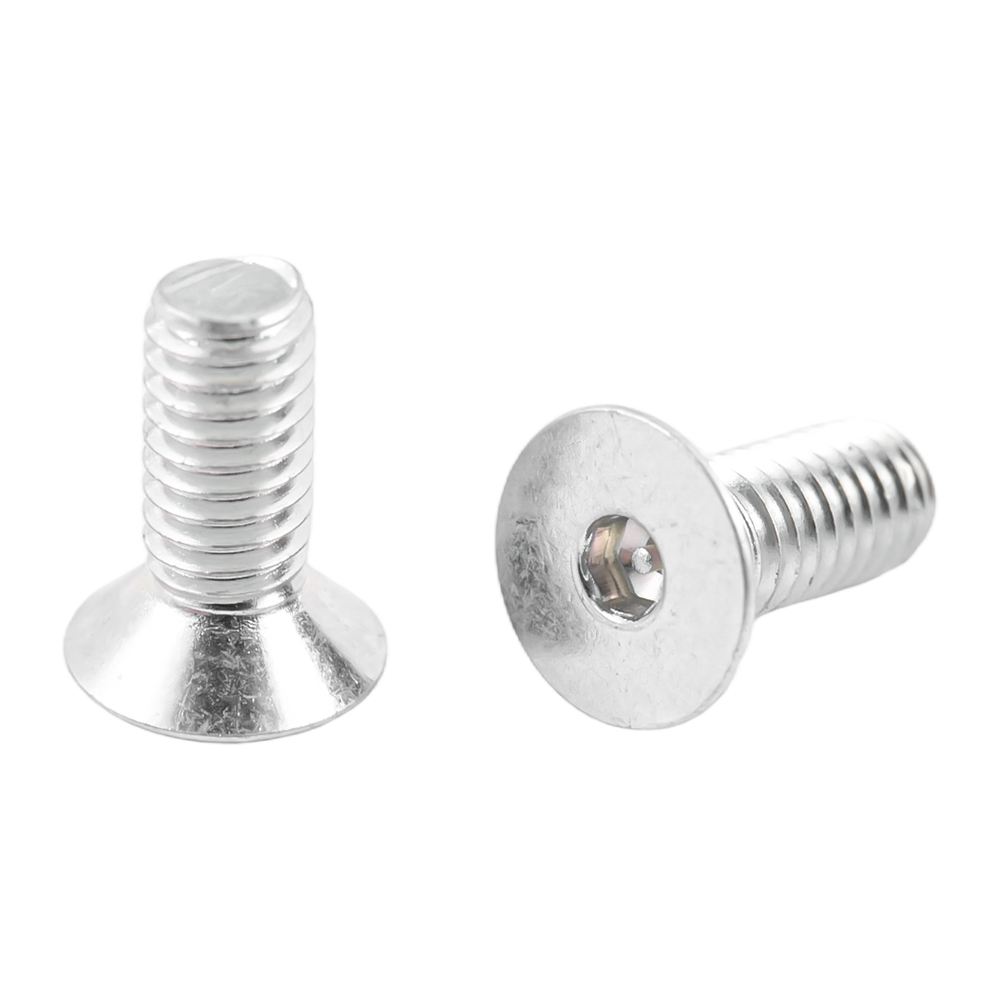

• Unități de securitate (Torx Plus rezistente la manipulare, pin-in-hex): Restricționați accesul personalului autorizat; utilizate în infrastructura publică, dispozitive medicale și echipamente de vending.

Cum să specificați corect șuruburile captive ale panoului

Specificarea corectă necesită capturarea a cel puțin șase parametri cheie. Lipsa oricăreia dintre acestea poate duce la comandarea unui dispozitiv de fixare corect din punct de vedere dimensional, dar greșit din punct de vedere funcțional pentru aplicație. Inginerii care lucrează dintr-un desen de proiect ar trebui să verifice întotdeauna acești parametri în raport cu proprietățile materialului panoului și cu specificațiile filetului componentei de îmbinare înainte de finalizarea unei comenzi de achiziție.

• Dimensiunea filetului și pasul: specificați atât diametrul, cât și pasul (de exemplu, M4 × 0,7 sau #10-32 UNF) pentru a se potrivi cu orificiul filetat sau insertul filetat din structura de primire.
• Lungimea șurubului: Măsurată ca lungime de cuplare a filetului utilizabilă, care trebuie să fie suficientă pentru a dezvolta rezistența completă a filetului în componenta de împerechere fără a atinge fundul.
• Gama de grosime a panoului: Piulița sau dispozitivul de fixare trebuie să fie compatibile cu grosimea reală a panoului; majoritatea producătorilor publică intervale de grosime a panourilor pentru fiecare număr de piesă.
• Stilul și diametrul capului: Sunt necesare capete aplanate sau înfundate pentru suprafețele aerodinamice sau estetice; capete tip pan sau cu flanșă mare distribuie forța de strângere pe o zonă mai largă pe panouri subțiri.
• Material și finisaj: După cum este descris mai sus, se potrivesc cu expunerea la mediu și cu orice cerințe de compatibilitate galvanică cu materialul panoului.
• Metoda de instalare: Confirmați dacă strângerea, sudarea, montarea prin presare sau un dispozitiv de reținere plutitor este necesară pe baza materialului panoului și a sculelor de instalare disponibile.

Cele mai bune practici de instalare pentru performanță pe termen lung

Chiar și șurubul panoului captiv de cea mai înaltă calitate va avea performanțe slabe dacă este instalat incorect. Instalarea elementului de reținere - fie o piuliță de strângere, piuliță de sudură sau inserție prin presare - este pasul care introduce cel mai frecvent defecte. Pentru dispozitivele de reținere de tip clinch, diametrul găurii din panou trebuie menținut la toleranța specificată de producător, de obicei în intervalul de ±0,05 mm. O gaură supradimensionată va avea ca rezultat o strângere slăbită, cu o rezistență insuficientă la tragere și cuplu, în timp ce o gaură subdimensionată poate crăpa panouri subțiri sau poate face ca dispozitivul de reținere să stea mândru de suprafață.

Forța de presare utilizată pentru instalarea dispozitivelor de fixare a clinchului trebuie setată utilizând intervalul de forță recomandat de producător și verificată cu o presă calibrată. Presarea excesivă poate deforma materialul panoului în jurul zonei de clinch, distorsionând planeitatea și provocând alinierea greșită cu componentele care se potrivesc. Presarea insuficientă lasă elementul de reținere insuficient ancorat. Pentru liniile de producție cu volum mare, controlul statistic al procesului asupra forței de instalare a clinchului este o investiție utilă care previne defecțiunile pe teren cauzate de variația instalării.

După instalarea dispozitivului de reținere, șurubul însuși trebuie introdus și testat pentru o cursă captivă lină - șurubul ar trebui să se miște liber înăuntru și în afară, fără a se bloca, dar trebuie oprit ferm atât în ​​pozițiile complet angrenate, cât și în pozițiile complet retrase. Orice rugozitate, joc excesiv sau eșecul de a se opri curat în poziția retrasă indică o problemă fie cu șurubul, fie cu dispozitivul de reținere care ar trebui investigată înainte ca ansamblul să părăsească podeaua de producție.

Industrii comune care se bazează pe șuruburi captive pentru panouri

Șuruburile captive pentru panouri apar într-o gamă remarcabil de largă de industrii, deoarece problemele de bază pe care le rezolvă - elemente de fixare pierdute, acces lent la panouri și erori de asamblare - sunt universale. În telecomunicații, acestea sunt utilizate pe panourile de acces ale echipamentelor stației de bază și ale comutatoarelor centrelor de date, unde tehnicienii trebuie să deschidă și să închidă rapid panourile în timpul întreținerii rețelei, fără a risca ca hardware-ul slăbit să cadă în echipamentele sub tensiune adiacente. În producția de automobile, elementele de fixare captive sunt specificate pentru capacele de acces sub capotă, panourile ornamentale interioare și carcasele bateriilor la vehiculele electrice, unde funcționalitatea pe durata de viață a vehiculului este o cerință de reglementare și de satisfacție a clienților.

Producătorii de dispozitive medicale se bazează foarte mult pe șuruburi captive pentru panouri pentru carcasele echipamentelor care trebuie curățate și sterilizate frecvent. Șurubul reținut elimină riscul ca un element de fixare slăbit să contamineze un câmp steril. Contractorii din domeniul apărării și aerospațiali specifică șuruburi captive pentru panouri pentru compartimentele avionice, echipamentele de suport la sol și panourile blindate ale vehiculelor, unde extremele de mediu și fiabilitatea misiunii critice necesită siguranța absolută că un tehnician de întreținere nu poate lăsa accidental un element de fixare în spatele unui echipament sensibil. În toate aceste industrii, investiția în șuruburi captive pentru panouri aduce dividende în timpul redus de asamblare, cererile de garanție mai reduse și funcționalitate îmbunătățită pe parcursul întregului ciclu de viață al produsului.
