Cunoașterea industriei

Șuruburi cu cap cupa cu cap hexagonal : Ghid de cunoștințe profesionale ale industriei

De ce profilul capului cupei depășește capete plate și capete pan în îmbinările critice de prindere

Geometria capului cilindric a unui șurub cu cap cu cap tubular nu este o alegere estetică – este un design funcțional care oferă performanțe de strângere măsurabil superioare în comparație cu configurațiile cu cap înecat plat sau cu cap plat cu aceeași dimensiune a filetului. Capul înalt, cu laturi drepte, permite un diametru semnificativ mai mare al suprafeței de rulment în raport cu tija șurubului, care distribuie forța de strângere pe o zonă mai mare a feței articulației și reduce presiunea suprafeței de sub cap. Acest lucru contează în îmbinările asamblate din materiale mai moi - aliaje de aluminiu, materiale plastice de inginerie, magneziu și laminate compozite - unde un cap cu suprafață de rulment mai mică ar intra în suprafață sub cicluri repetate de strângere, reducând progresiv preîncărcarea și provocând relaxarea articulațiilor.

Înălțimea capului în sine contribuie direct la rigiditatea la torsiune în timpul instalării. Capul de cupă înalt oferă un contact mai mare pe peretele lateral pentru unealta cu priză, îmbunătățind eficiența transferului de cuplu și reducând riscul de deplasare care afectează profilele capului mai puțin adânci. Pentru ansamblurile de precizie în care sarcina țintă a clemei trebuie atinsă în mod fiabil folosind instrumente controlate cu cuplu - cum ar fi instrumentele optice, echipamentele semiconductoare și dispozitivele medicale - angajarea constantă a unui șurub cu cap cu cap reduce dispersarea cuplului la preîncărcare în comparație cu alternativele, oferind inginerilor un control mai strict asupra comportamentului îmbinării într-un lot de producție.

Standardele de dimensiune a prizei hexagonale și consecințele potrivirilor neconforme ale cheilor

Mufa hexagonală internă a unui șurub cu cap cupă trebuie să se conformeze standardelor dimensionale precise pentru a asigura o transmisie fiabilă a cuplului fără deteriorarea mufei. ISO 4762 definește dimensiunile nominale ale cheilor hexagonale și toleranțele asociate ale soclului pentru șuruburile cu cap cu cap metric, în timp ce ASME B18.3 guvernează specificațiile echivalente ale seriei inch. Aceste standarde specifică nu numai dimensiunea transversală (AF) a mufei hexagonale, ci și adâncimea minimă a mufei, unghiul de teșire la intrarea mufei și toleranța admisă asupra geometriei mufei - toate acestea afectând cât de complet cuplează o cheie hexagonală pereții prizei în timpul aplicării cuplului.

Atunci când o cheie hexagonală cu o dimensiune mai mică de 0,05 mm cuplează o priză conformă ISO, contactul se schimbă de la lagăr cu flanc complet la rulment numai pe colț, concentrând sarcina cuplului pe șase puncte de contact mici în loc de șase fețe cu flanc complet. Aceasta crește tensiunea de contact cu un factor de la trei până la cinci, ceea ce este suficient pentru a deforma plastic colțurile mufei la prima instalare într-un șurub de grad 8.8 și provoacă rotunjire progresivă pe șuruburi mai dure de grad 12,9 după utilizare repetată. Implicația practică este simplă: cheile hexagonale trebuie înlocuite atunci când sunt uzate, iar seturile de chei hexagonale de calitate economică nu trebuie niciodată utilizate pe șuruburi cu cap cu cap cu cap de precizie în ansambluri structurale sau critice pentru siguranță.

Șuruburi cu cap cu cap cu cap de gradul 12.9 față de gradul 10.9: a ști când o rezistență mai mare creează noi riscuri

Gradul 12.9 este cea mai înaltă clasă de proprietăți standard pentru șuruburi cu cap cu cap tubular metric, cu o rezistență minimă la tracțiune de 1220 MPa și o solicitare de rezistență de 1100 MPa. Cu toate acestea, specificarea gradului 12.9 fără a lua în considerare întregul context comun introduce riscuri pe care gradul 10.9 le-ar evita. Riscul principal specific gradului 12.9 este susceptibilitatea la fragilizarea hidrogenului. Duritatea ridicată a suprafeței obținută prin tratamentul termic face șuruburile de gradul 12.9 mult mai vulnerabile la fracturile întârziate induse de hidrogen decât gradul 10.9, în special atunci când sunt aplicate finisaje galvanizate.

Din acest motiv, șuruburile cu cap cilindru de gradul 12.9 ar trebui să fie finisate numai cu placare mecanică, acoperiri cu depunere fizică de vapori (PVD) sau procese de imersie la cald care nu introduc hidrogen, iar curățarea pe bază de acid ar trebui urmată de o coacere obligatorie de scutire a fragilizării hidrogenului la 190-220°C timp de cel puțin patru ore înainte de aplicarea oricărei acoperiri. În plus, în îmbinările aluminiu-aluminiu, sarcina crescută a clemei de la gradul 12.9 depășește adesea limita de curgere la compresiune a aluminiului la suprafața lagărului, provocând încastrarea permanentă a capului care elimină toată preîncărcarea după primul ciclu termic. În astfel de îmbinări, gradul 10.9 cu o șaibă întărită oferă în mod constant o mai bună integritate a îmbinării pe termen lung.

Specificații lamare: Asigurarea unei poziții complete a capului și a spațiului liber de acces la scule

Unul dintre avantajele definitorii ale șuruburilor cu cap cu cap cilindru față de șuruburile hexagonale externe este capacitatea lor de a se așeza complet într-un orificiu forat, lăsând o suprafață întinsă sau subîncărcare. Realizarea acestui lucru necesită ca forajul să fie prelucrat la diametrul, adâncimea și toleranța de poziție corecte. Relațiile dimensionale cheie de menținut în proiectarea găurii includ:

• Diametrul lamare: Ar trebui să fie diametrul nominal al capului plus 0,3 mm până la 0,5 mm pentru o potrivire standard sau plus 0,1 mm până la 0,2 mm pentru aplicații cu fixare apropiată în care poziționarea laterală a capului trebuie controlată.
• Adâncime lamare: Trebuie să fie cel puțin egală cu înălțimea nominală completă a capului. Lamare sub adâncime lasă capul mândru de suprafață, ceea ce anulează scopul de montare la nivel și creează o concentrare a tensiunilor la marginea forajului sub încărcare laterală.
• Distanță de acces cu cheia hexagonală: Spațiul de deasupra capului șurubului trebuie să găzduiască adâncimea completă de inserare a cheii hexagonale - de obicei de 1,5 până la 2 ori lungimea cheii hexagonale pentru o cheie L standard.
• Planeitatea fundului lamatului: Un fund neplat face ca capul șurubului să se balanseze în timpul strângerii, producând o distribuție inconsecventă a sarcinii clemei. Planeitatea fundului lamatului trebuie menținută la 0,02 mm pentru îmbinări de precizie.

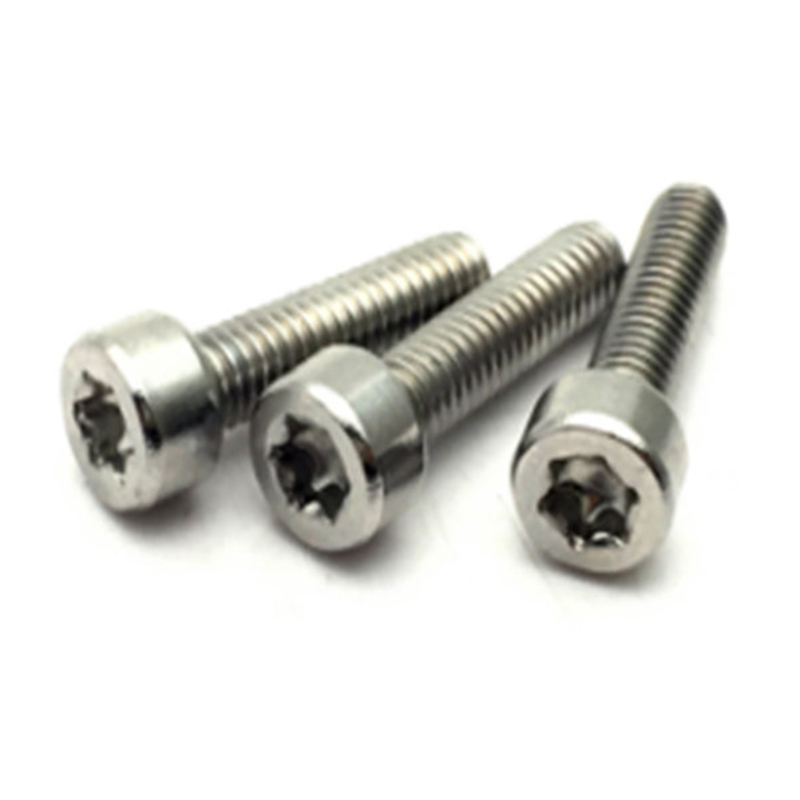

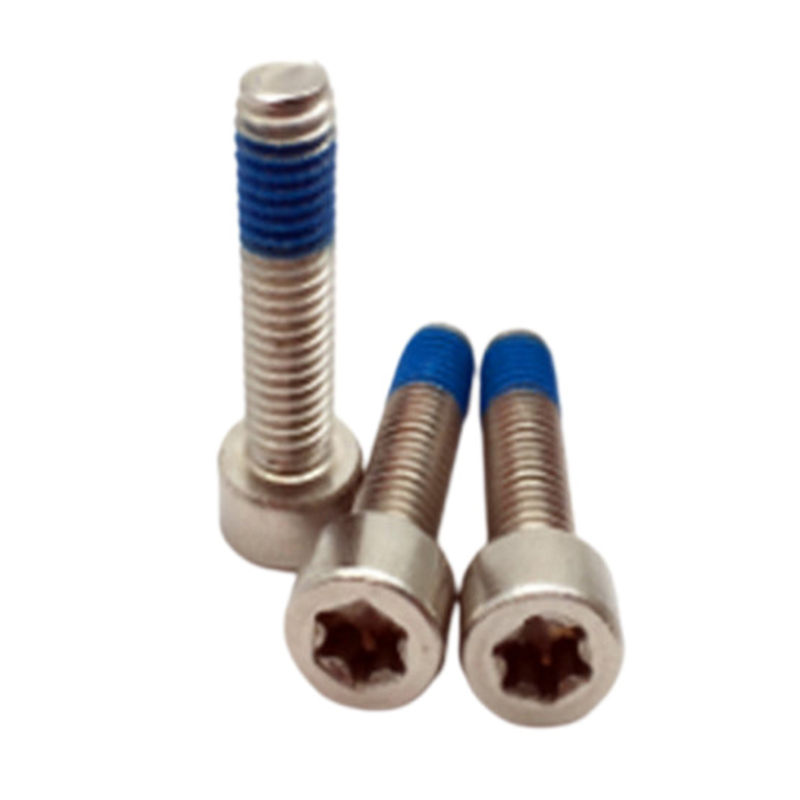

Șuruburi cu cap tubular din oțel inoxidabil: prevenirea uzului în practică

Uzura — sudarea la rece a suprafețelor din oțel inoxidabil asociate sub presiune de contact alunecând în timpul instalării — este modul de defectare cel mai frecvent întâlnit la asamblarea șuruburilor cu cap cu cap din inox în găuri filetate din inox. Mecanismul este condus de ruperea stratului de oxid pasiv de pe oțel inoxidabil sub presiunea de contact a angajării filetului, expunând suprafețele metalice goale care se leagă imediat între ele. Prevenirea uzului necesită abordarea atât a stării suprafeței materialului, cât și a procesului de instalare:

• Aplicare compus antigrip: Pasta de MoS₂ sau anti-gripare pe bază de nichel aplicată pe filetele șuruburilor înainte de instalare creează o barieră de lubrifiere. Rețineți că antigripajul reduce coeficientul de frecare efectiv cu 30% până la 50%, necesitând o reducere corespunzătoare a cuplului de instalare pentru a evita supratensionarea.
• Diferențierea gradului materialului: Utilizarea șuruburilor A4-80 (inoxidabil 316) în găurile filetate A2 (inoxidabil 304) introduce o mică diferență de compoziție care perturbă mecanismul de uzură.
• Viteza de instalare controlată: Instalarea uneltelor electrice a șuruburilor inoxidabile ar trebui să utilizeze cea mai mică setare de viteză disponibilă, cu cuplul final realizat manual. Viteza mare de rotație generează căldură de frecare care crește dramatic probabilitatea de uzură.
• Selectarea clasei de fir: Specificarea unei clase de filet de 6g/6H (potrivire standard) în loc de o clasă mai strânsă de 4h/4H oferă un spațiu suplimentar între flancurile filetului șurubului și piuliței, reducând presiunea de contact în timpul deplasării și scăzând riscul de uzură.

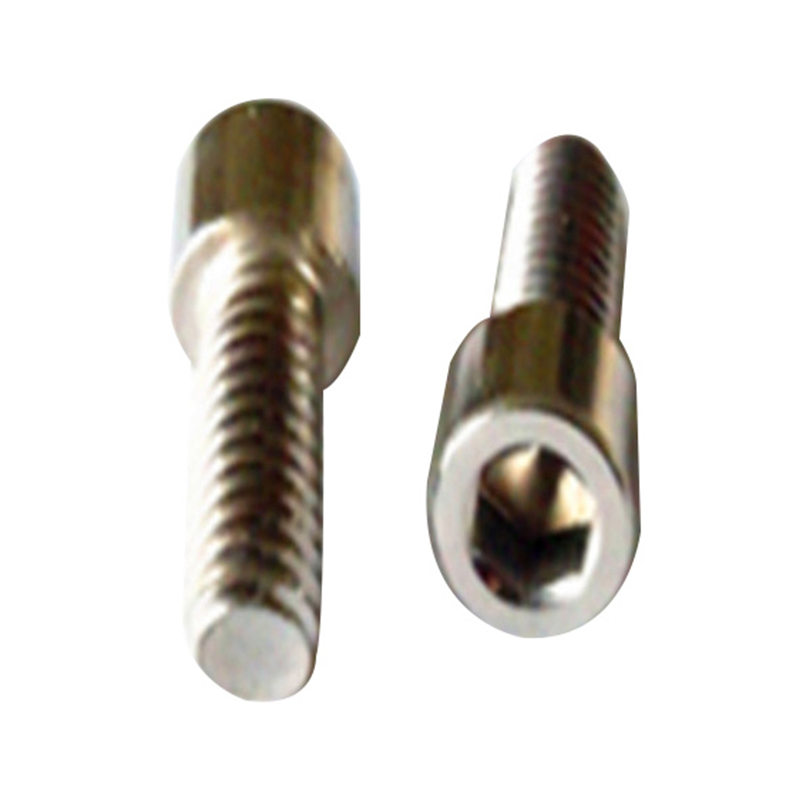

Șuruburi cu cap cu cap mic și cu cap subțire: aplicații, compromisuri și capcane pentru specificații

Șuruburile cu cap cu cap mic au o înălțime a capului de aproximativ 60% din dimensiunea standard ISO 4762 pentru dimensiunea filetului echivalent. Compartimentul pentru înălțimea redusă a capului este o adâncime mai mică de angajare a soclului hexagonal, care limitează direct cuplul maxim care poate fi aplicat înainte de scoaterea prizei. Pentru un șurub cu cap mic M4, adâncimea utilizabilă a mufei este de obicei de 1,2 mm până la 1,5 mm, comparativ cu 2,0 mm pentru un cap standard - o reducere de 30% până la 40% care se traduce printr-o reducere corespunzătoare a cuplului maxim de instalare. Specificarea șuruburilor cu cap mic fără ajustarea țintei de cuplu este o eroare obișnuită de proiectare care are ca rezultat fie îmbinări sub-strânse, fie prize decupate în timpul asamblarii.

Button Head vs Low-Head: înțelegerea distincției

Șuruburile cu cap cu cap buton sunt o categorie de produse separată care este frecvent confundată cu tipurile cu cap mic. Capul de buton are un cap bombat cu diametru mare, profil redus, optimizat pentru distribuția sarcinii de prindere și estetică. Șurubul cu cap joasă păstrează un profil cilindric cu cap drept, potrivit cu un diametru standard sau ușor redus, economisește spațiu axial deasupra suprafeței îmbinării, menținând în același timp compatibilitatea cu forajul. Amestecarea acestor două tipuri în timpul specificației duce la nepotrivirea găurii, la o proeminență neașteptată a capului sau la o suprafață de rulment insuficientă pentru traseul de sarcină dorit. Suzhou Anzhikou produce ambele configurații în dimensiuni personalizate, inclusiv înălțimi non-standard ale capului care se încadrează între definiția standard și cea joasă.

Selectarea tratamentului de suprafață pentru șuruburi cu cap cu cap cu cap cu cap hexagonal în diferite medii de service

Tratamentul de suprafață aplicat la a șurub cu cap cu cap afectează nu numai rezistența la coroziune, ci și coeficientul de frecare, riscul de fragilizare prin hidrogen, creșterea dimensională peste șurubul de bază și adecvarea pentru mediul de utilizare finală. Cele mai utilizate finisaje pentru șuruburi de precizie cu cap tubular includ:

• Oxid negru (înnegrire): Adaugă în esență creștere dimensională zero și oferă o protecție ușoară împotriva coroziunii în medii interioare uscate. Potrivit pentru componente interne ale mașinii, dispozitive de fixare a sculelor și suporturi optice unde este necesară o reflectivitate scăzută.
• Galvanizarea zincului (cromat transparent sau galben): Oferă rezistență moderată la coroziune (72–96 ore pulverizare cu sare pentru limpede, 200 ore pentru cromat galben). Adaugă 5–10 microni pe latură și introduce riscul de fragilizare prin hidrogen pe șuruburile de gradul 12.9; necesită ușurare la coacere.
• zincare mecanică: Aplică zinc prin impact mecanic mai degrabă decât prin depunere electrochimică, eliminând complet absorbția de hidrogen. Alternativa preferată la galvanoplastie pentru șuruburi cu cap cu cap tubular de înaltă rezistență.
• Acoperire Dacromet / Geomet: Oferă 500 de ore de rezistență la pulverizarea cu sare, fără risc de hidrogen și rezistență chimică excelentă la combustibili, fluide hidraulice și acizi blând. Folosit pe scară largă în echipamentele auto și exterior.
• Pasivare (numai oțel inoxidabil): Pasivarea chimică restabilește și întărește stratul de oxid pasiv de pe șuruburile inoxidabile, îndepărtând contaminarea cu fier liber de pe suprafață. Esențial pentru șuruburile din inox utilizate în procesarea alimentelor, farmaceutice și aplicații marine.
