Șurub cu cap plat Unghiurile de frecare — De ce 82° și 90° nu sunt interschimbabile

Unghiul de înclinare al unui șurub cu cap plat este una dintre dimensiunile cele mai frecvent specificate greșit în ansamblurile de fixare a panourilor, dar consecințele sale sunt imediate și măsurabile. Șuruburile cu cap plat din seria inch urmează standardul de unghi de 82° inclus (ASME B18.6.3), în timp ce șuruburile metrice cu cap plat sunt conforme cu 90° (ISO 7046 / DIN 965). Când un șurub și șurubul său de îmbinare sunt tăiate în unghiuri diferite, contactul lagărului se schimbă de la o angrenare pe toată suprafața la o linie inelară îngustă - fie la marginea exterioară, fie la gâtul interior al capului, în funcție de direcția de nepotrivire.

Contactul cu linia în loc de contactul cu suprafața are două consecințe directe. În primul rând, zona efectivă de prindere este redusă cu până la 70%, ceea ce înseamnă că panoul se poate deplasa lateral sub sarcini pe care un ansamblu potrivit corect le-ar ține staționare. În al doilea rând, stresul concentrat la linia de contact accelerează deformarea locală atât a capului șurubului, cât și a materialului panoului înfundat - mai ales problematică în panourile din aluminiu, plastic sau zinc turnat sub presiune, unde materialul este mai moale decât șurubul. În aplicațiile cu șuruburi mari care sunt deschise și reînchise în mod repetat, această deformare progresează cu fiecare ciclu, determinând în cele din urmă capul să stea vizibil mândru de suprafața panoului chiar și atunci când este strâns complet. Specificarea unghiului de frecare explicit pe desenele de achiziție – în loc să se bazeze pe ipoteze „standard” – elimină complet acest mod de defecțiune.

Suzhou Anzhikou Hardware Technology Co., Ltd. prelucrează șuruburi cu cap plat folosind centre de strunjire CNC care țin unghiul inclus la ±0,5°, cu măsurarea optică în proces confirmând conformitatea. Pentru clienții care furnizează panouri fabricate la un anumit standard, echipa de ingineri a lui Anzhikou va face referințe încrucișate la specificațiile de frecare a panoului înainte de producție pentru a asigura compatibilitatea unghiulară deplină.

Cum influențează geometria de tranziție cap-codă performanța șurubului mare sub sarcină laterală

În majoritatea aplicațiilor de fixare manuală, șuruburi cu degetul mare se presupune că suportă numai sarcini de strângere axiale. În practică, ansamblurile de panouri suferă frecvent forțe laterale de la manipulare, diferența de dilatare termică între panou și șasiu sau balansarea indusă de vibrații. Geometria tranziției cap-codă — raza filetului sau subtăierea la joncțiune — determină modul în care șurubul distribuie aceste tensiuni laterale de încovoiere și dacă fisurarea prin oboseală inițiază în acea zonă.

O tăietură ascuțită la joncțiunea cap-cod concentrează stresul de încovoiere la o singură secțiune transversală și este un loc cunoscut de inițiere a oboselii, în special în șuruburile din oțel inoxidabil supuse sarcinilor ciclice. O rază generoasă a filetului - de obicei 0,1× până la 0,15× diametrul tijei — redistribuie gradientul de stres pe un volum mai mare de material și prelungește semnificativ durata de viață la oboseală. Pentru șuruburile cu cap plat, acest filet este parțial ascuns în panoul înfundat, ceea ce înseamnă că inspecția vizuală nu poate confirma prezența lui; trebuie verificat dimensional în timpul inspecției de intrare folosind un proiector de profil sau CMM.

Lățimea suprafeței de rulment de sub cap joacă, de asemenea, un rol în rezistența la sarcină laterală. O suprafață de rezemare mai largă - zona inelară plată dintre peretele de frecare și tijă - mărește brațul de moment disponibil pentru a rezista balansării, rigidizând eficient articulația împotriva deplasării unghiulare. Pentru șuruburile cu cap plat cu diametru mic (M3 și mai jos, sau #6 și mai jos în dimensiuni în inchi), această suprafață de rulment poate fi extrem de îngustă, iar specificarea unei lățimi minime a rulmentului în plus față de unghiul capului devine importantă pentru aplicații cu ciclu ridicat sau expuse la vibrații.

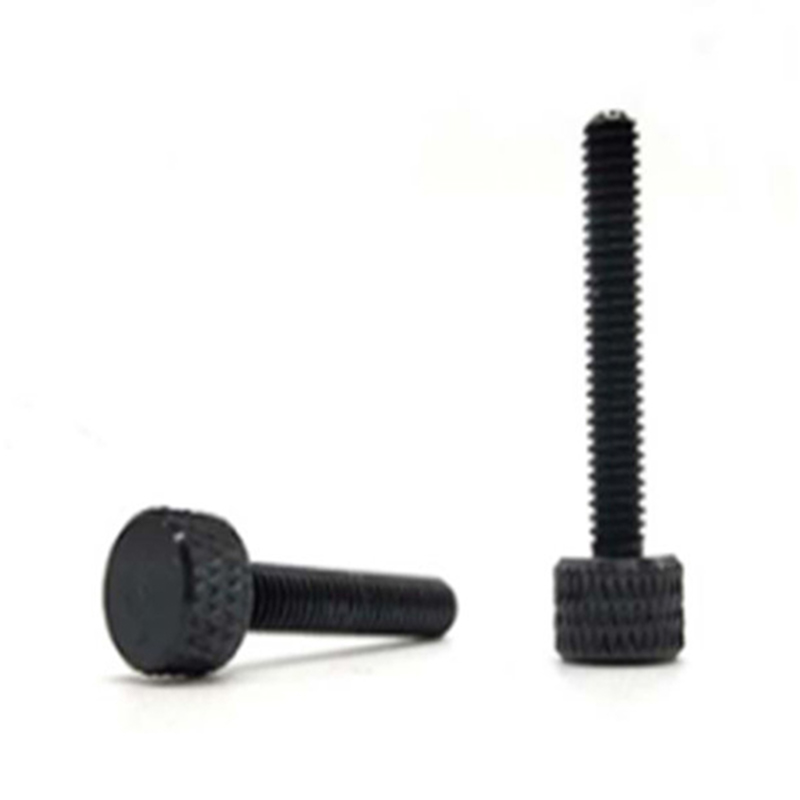

Limite de cuplu pentru șuruburile cu degetul mare cu acționare manuală — Stabilirea așteptărilor realiste ale forței de strângere

O eroare persistentă de proiectare în ansamblurile care folosesc șuruburi cu degetul mare presupune că cuplul aplicat cu degetul va obține o preîncărcare semnificativă de strângere comparabilă cu elementele de fixare acționate de scule. Studiile ergonomice plasează cuplul mediu de prindere a degetului mare și arătător pentru adulți între 0,3 și 0,9 N·m pentru funcționare susținută, cu vârfuri de până la 1,4 N·m pentru eforturi scurte pe capete moletate. Pentru referință, un șurub M4 standard strâns la 70% sarcină de rezistență necesită aproximativ 2,8 N·m. Acest decalaj are implicații directe pentru proiectarea îmbinării.

Șuruburile mari nu ar trebui să fie elementul principal de prindere în îmbinările care se bazează pe frecare pentru a transfera sarcinile de forfecare între panouri. Rolul lor adecvat este reținerea poziției - ținând un panou de acoperire pe suprafața sa de împerechere pentru a preveni zdrăngănirea, menține compresia garniturii EMI în intervalul său de lucru sau împiedică deschiderea unei uși cu balamale - nu transferul de sarcină structurală. Când designerii specifică șuruburile cu degetul mare așteaptă ca acestea să se prindă cu aceeași fiabilitate ca un șurub de mașină cu cuplu, rezultatul sunt rapoarte de teren despre panouri care vibrează slăbite, garnituri care nu se etanșează sau capace care pot fi deplasate prin presiunea manuală.

Următoarele valori de referință ajută la setarea parametrilor realiști de proiectare la specificarea șuruburilor cu cap plat în ansamblurile de panouri:

Aceste valori presupun un cap moțat cu o suprafață de prindere adecvată. Un cap neted sau uzat reduce cuplul realizabil cu 30–50%, ceea ce elimină complet multe aplicații din fereastra lor funcțională de cuplu. Acesta este motivul pentru care starea moletului este o specificație relevantă pentru întreținere, nu doar una estetică, pentru șuruburile mari care sunt utilizate frecvent pe durata de viață.

Configurații non-standard ale șuruburilor cu cap plat și când uneltele personalizate sunt justificate

Șuruburile cu cap plat din catalogul standard acoperă o gamă bine definită de dimensiuni, pasuri de filet și diametre ale capului, dar constrângerile de proiectare a produsului împing frecvent aplicațiile în afara acestui interval. Diametrele extinse ale capului pentru o suprafață de prindere mai mare, capete cu profil redus pentru spațiu liber pentru panouri subțiri, capete hibride moletare-plus-slot atât pentru acționarea manuală, cât și pentru unelte și lungimi personalizate de tijă pentru grosimi specifice de stivuire a panourilor sunt toate cerințele comune pe care produsele din catalog nu le pot satisface. Înțelegerea când uneltele personalizate sunt justificate din punct de vedere economic față de când un articol de catalog cu adaptarea designului este suficientă este o decizie practică de achiziție care afectează atât costul unitar, cât și timpul de livrare.

Uneltele personalizate pentru șuruburile cu cap plat cu cap rece devin justificate din punct de vedere al costurilor atunci când sunt îndeplinite următoarele condiții:

• Volumul anual depășește aproximativ 5.000–10.000 de bucăți – sub acest prag, costul de amortizare a sculelor pe bucată depășește de obicei prima unui articol de catalog modificat sau alternativă prelucrată CNC
• Dimensiunea non-standard este în geometria capului rece (diametrul capului, înălțimea capului, diametru exterior moletar) mai degrabă decât în caracteristicile secundare - sculele pentru cap la rece adaugă costuri relativ modeste în comparație cu economiile pe bucată la volum, în timp ce caracteristicile CNC secundare pot fi adăugate la un semifabricat standard fără noi matrițe de cap.
• Aplicația are un orizont de producție definit pe mai mulți ani - modelele șuruburilor mari în echipamentele de rack, instrumentele de testare și carcasele industriale sunt de obicei stabile timp de 5-10 ani, oferind suficient timp pentru a amortiza investiția în scule
• Cerințele funcționale nu pot fi îndeplinite prin postprocesarea unui semifabricat standard — dacă diametrul capului este constrângere, strunjirea secundară îl poate deschide la un diametru mai mare, dar nu poate crește materialul într-un semifabricat cu cap rece; un zar nou este singura opțiune

Suzhou Anzhikou Hardware Technology Co., Ltd. a acumulat peste 20 de ani de experiență în personalizarea șuruburilor non-standard, cu o echipă de inginerie formată din 10 specialiști care evaluează desenele clienților pentru a identifica calea de producție cea mai rentabilă - fie că este vorba despre un semifabricat standard modificat, o nouă matriță cu cap la rece sau o piesă strunsă CNC din stocul de bare. Pentru clienții care exportă pe piețele din Asia, Europa și America de Nord, Anzhikou oferă, de asemenea, documentație de conformitate dimensională aliniată la standardele regionale relevante, reducând sarcina asupra proceselor de inspecție proprii ale clienților.
